Образовательный робототехнический модуль "Исследовательский уровень

Образовательный робототехнический модуль "Исследовательский уровень" способствует развитию системы универсальных учебных действий в составе личностных, регулятивных, познавательных и коммуникативных действий, в т. ч. с использованием информационно-коммуникационных технологий (ИКТ).

Модуль способствует построению индивидуальной траектории в профессиональных предпочтениях, формированию представлений о современном уровне развития науки и практического применения научного знания в решениях исследовательских задач в области робототехники.

Модуль предназначен для проведения занятий в классах углубленного изучения робототехники, а так же в рамках изучения информатики и досугового образования.

Программно и конструктивно совместим с модулем «Профессиональный уровень».

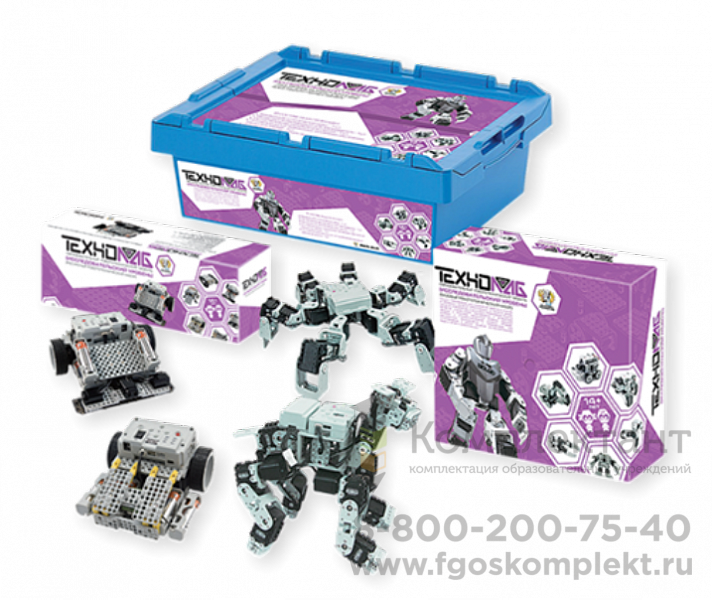

В состав модуля входит:

•  базовый набор – 1 шт.

Для применения в образовательном процессе и исследованиях.

•  ресурсный робототехнический набор  - 1 шт.

Для применения в специализированных соревнованиях.

• методические рекомендации для преподавателя – 1 шт.
• методические рекомендации для ученика – 1 шт.
• оптический диск с лицензионным ПО - 1 шт.

Для программирования управляющего контроллера

•  оптический диск с инструкциями и рабочими материалами - 1 шт.

Содержит программное обеспечение для настройки, калибровки и управления универсальным модулем на базе CMOS камеры, инструкции, методические рекомендации. Содержит инструкции по управлению подвижными моделями роботов с помощью мультимедийных устройств на базе ОС Android посредством канала связи на базе интерфейса Bluetooth.

Все содержимое образовательного робототехнического модуля помещено в пластиковый бокс с крышкой, для обеспечения сохранности при перевозке и хранении оборудования.

Состав базового набора:

Базовый робототехнический набор состоит из пластиковых деталей и крепежных элементов, а так же специализированного инструмента для их сборки.

• 120 деталей, представляющих собой различные пластины и скобы из качественного пластика; корпусные элементы из прозрачного пластика 4 шт; различные втулки в кол-ве 60 шт для реализации фиксированных и подвижных соединений; фиксирующие скобы для кабелей и шлейфов в кол-ве 20 шт; комплект втулок и заклепок в кол-ве 28 шт. Крепежные элементы представляют собой: комплект винтов и шурупов различной длины в кол-ве 640 шт; комплект гаек различного размера в кол-ве 410 шт.
• сервопривод на базе двигателя постоянного тока и понижающего редуктора - 18 шт. Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL

• ИК – датчик - 2 шт., обладает аналоговым выходом для выдачи результатов измерений
• ИК – дальномер - 1 шт.
• двухосевой гироскоп – 1 шт. Датчик с аналоговым выходом для возврата результата измерений.
• пульт дистанционного управления – 1 шт. Пульт представляет собой ИК-джойстик с программируемыми кнопками в кол-ве 10 шт. Питание пульта осуществляется от аккумуляторов типа АА. Конструкция пульта предусматривает возможность замены ИК-модуля передачи данных на модуль типа ZigBee или Bluetooth
• ИК-передатчик - 1 шт. Устройство предназначено для подключения к управляющему контроллеру и приема сигналов от пульта дистанционного управления
• управляющий контроллер – 1 шт. Управляющий контроллер представляет собой блок управления конструктивно и электрически совместимый со всеми элементами базового набора. Внутри корпуса контроллера расположен микрофон, а так же датчик уровня бортового питания. Контроллер содержит 6 портов для подключения внешних цифровых устройств, 5 портов для подключения устройств по TTL
• комплект модулей ZigBee - 1 шт., для беспроводной передачи данных. Каждый комплект состоит из 3-х устройств, позволяющих организовать передачу данных между элементами базового набора и персональным компьютером
• модуль USB для преобразования интерфейсов в кол-ве 1 шт. Модуль обеспечивает преобразование интерфейсов TTL, RS-232, RS-485 в последовательный интерфейс персонального компьютера
• универсальный сенсорный модуль - 1 шт. Устройство содержит 3 ИК-сенсора, позволяющих измерять дальность до объекта или яркость поверхности; ИК-порт; микрофон; динамик; датчик температуры. Управление устройством и считывание показание сенсорных устройств осуществляется по шине TTL
• универсальный модуль на базе CMOS камеры - 1 шт. Устройство обладает последовательным коммуникационным интерфейсом для подключения к управляющему контроллеру.
• аккумуляторная батарея (LiPo) – 1 шт. Аккумуляторная батарея установлена в пластиковом корпусе, совместимым с корпусными элементами и деталями комплекта.
• адаптер для зарядки аккумуляторной батареи от сети 220В – 1 шт.
• комплект сетевых кабелей - 1 шт. для зарядки аккумуляторной батареи
• USB интерфейсный кабель для программирования базового набора – 1 шт.

Состав ресурсного набора:

Ресурсный робототехнический набор состоит из пластиковых деталей и крепежных элементов, а так же специализированного инструмента для их сборки.

• 81 деталь, представляющих собой перфорированные пластины из прочного пластика
• 30 элементов различных подвижных передач и шарниров
• 53 детали, представляющих собой конструктивные элементы и переходные фланцы между различными компонентами набора
• 102 детали, представляющие собой компоненты для сборки гусеничных траков; пассивная опора – 1 шт; 10 зубчатых колес; 2 резиновых колеса с дисками из качественного пластика; 14 шкивов и 6 круглых фланцев

Крепежные элементы представляют собой комплект винтов различной длины в кол-ве 135 шт; комплект специализированных крепежных элементов в кол-ве 230 шт, представляющих собой пластиковые втулки и заклепки. Крепежные элементы позволяют реализовывать как фиксированные соединения деталей и фланцев, так и подвижные вращающиеся соединения шарниров и различных передач.

• сервопривод на базе двигателя постоянного тока и понижающего редуктора - 2 шт. Привод представляет собой электромеханическую сборку двигателя постоянного тока, а так же редуктора. Сервопривод обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL
• ИК – датчик - 3 шт. ИК-сенсор обладает аналоговым выходом для выдачи результатов измерений
• массив ИК-сенсоров - 1 шт. Устройство представляет единый модуль с общим кол-во ИК сенсоров 7 шт. В состав устройства входит динамик, воспроизводящий звуки различной нотной тональности. Устройство обладает сетевым интерфейсом для управления посредством цифровых пакетов и возвращения параметров обратной связи по шине TTL
• интерфейсный кабель USB – 1 шт. для программирования управляющего контроллера
• комплект шлейфов – 1 шт. для соединения основных элементов базового робототехнического набора
• отсек для установки источника питания типа АА – 6 шт.
• управляющий контроллер – 1 шт. Управляющий контроллер представляет собой блок управления конструктивно и электрически совместимый со всеми элементами базового набора. Микрофон для детектирования внешних звуков, а так же датчик уровня бортового питания. Контроллер содержит 6 портов для подключения внешних цифровых и аналоговых устройств, 5 портов для подключения устройств по шине TTL.

Учебно-методические пособия:

ИССЛЕДОВАТЕЛЬСКИЙ УРОВЕНЬ 14+ ЛЕТ
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ ПРЕПОДАВАТЕЛЯ
Пособие содержит информацию о назначении робототехнического набора и описание работ по проектированию роботов и робототехнических устройств, которые можно провести совместно с учащимися среднего и старшего школьного возраста.

ИССЛЕДОВАТЕЛЬСКИЙ УРОВЕНЬ 14+ ЛЕТ
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ УЧЕНИКА
Пособие демонстрирует наиболее яркие примеры проектов и работ, которые становится возможным реализовать благодаря применению образовательного робототехнического модуля «Исследовательский уровень»

ИССЛЕДОВАТЕЛЬСКИЙ УРОВЕНЬ 14+ ЛЕТ
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ ПРЕПОДАВАТЕЛЯ (РЕС. НАБОР)
Данное пособие предназначено для применения совместно с образовательным робототехни-ческим модулем «Исследовательский уровень» ресурсный набор. В пособии описываются возможности робототехнического модуля и области его применения.

ИССЛЕДОВАТЕЛЬСКИЙ УРОВЕНЬ 14+ ЛЕТ
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ДЛЯ УЧЕНИКА (РЕС. НАБОР)
Данное пособие предназначено для применения совместно с образовательным робототехни-ческим модулем «Исследовательский уровень» ресурсный набор. В пособии описываются возможности робототехнического модуля и области его применения.

Преимущества модуля:

• возможность проведения лабораторных работ по разработке 34 робототехнических систем
• наличие учебных материалов по программированию роботов в базовой среде программирования
• возможность проектирования систем управления на базе сетей из устройств управления, приводов и т.д.
• расширяемость базового робототехнического набора. Возможность комбинирования комплектующих базовых робототехнических наборов и подключения дополнительных приводов и сенсорных устройств
• возможность дистанционного управления роботами с помощью радиоканала на базе ZigBee, с помощью программной среды LabView
• наличие уникальной возможности разработки человекоподобного робота
• наличие модуля камеры чтобы находить объекты, распознавать их и манипулировать ими

Для детей от 14 лет.
