Комплект учебно-лабораторного оборудования "Пневмоавтоматика" настольный

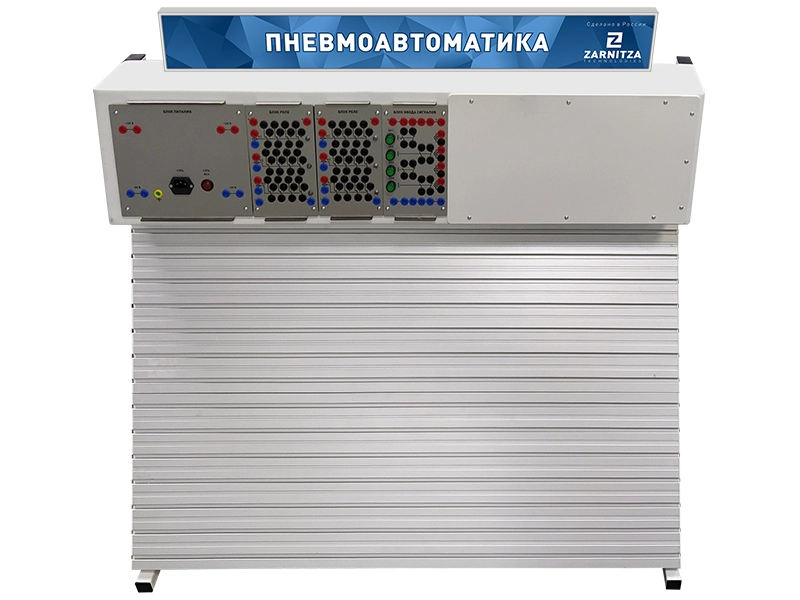

Стенд состоит из настольного одностороннего основания. На нем установлена монтажная плита, предназначенная для закрепления пневматических элементов. В верхней части основания закреплена монтажная рама для установки электронных блоков. Рама основания установлена на регулируемые опоры.
Стенд позволяет проводить сборку различных пневматических схем, состоящих из пневмоэлементов, входящих в комплект поставки стенда, а также обеспечивать автоматизированное электроуправление различных элементов, и использовать датчики для определения текущего положения исполнительных элементов и других параметров системы.

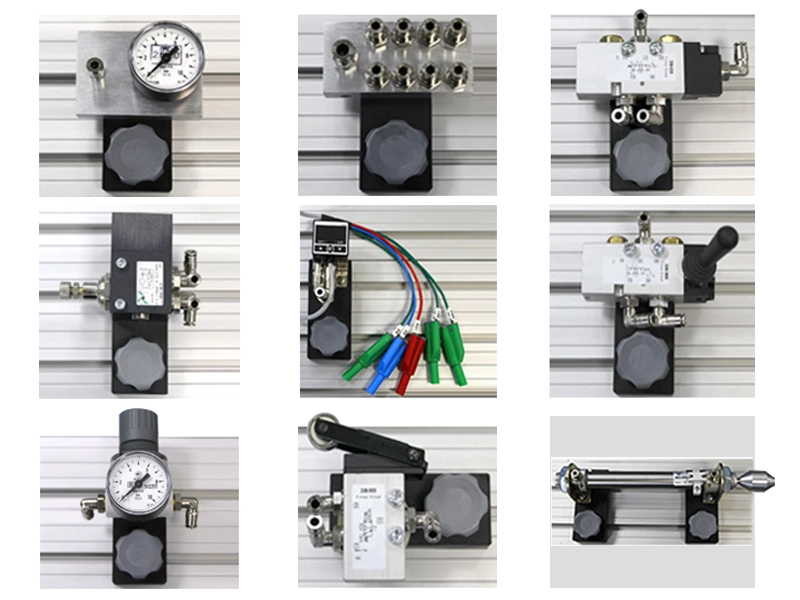

На основании стенда закреплена монтажная плита. Плита служит для установки и фиксации на ней пневмоэлементов. Пневмоэлементы устанавливаются в пазы плиты и фиксируются в них поворотом вращающейся ручки на пластиковом основании.
Средство для моделирования и симуляции работы гидравлических схем
Входящая в комплект поставки программа Automation Studio реализует интуитивный визуальный подход в обучении, что помогает студентам лучше понять работу отдельных систем, а также взаимодействие различных систем перед тем как приступить к практическим занятиям. С помощью Automation Studio™ возможно создание, моделирование и проведение диагностики пневмосистем и электрогидросистем.
Библиотека программы предлагает широкий спектр компонентов для создания простых и сложных систем, а также виртуальных аналогов учебно-тренировочных стендов. Пользователи могут изменять любые параметры компонентов для отображения работы оборудования. Можно настраивать такие расчетные параметры, как внешние нагрузки, утечки, вязкость и тепловые характеристики для точного отображения их влияния на расход и давление. Также можно легко создавать пользовательскую библиотеку с необходимыми компонентами и сборками для каждого упражнения и лабораторной работы.
У пользователей также есть доступ к библиотеке видов в разрезе для создания систем с использованием видов в разрезе компонентов. Можно провести моделирование созданных систем для отображения движения среды внутри каждого компонента.
Программа позволяет создание цифровых двойников учебно-тренировочных стендов или оборудования. Воспроизводите работу компонентов с помощью задания соответствующих параметров. Иллюстрируйте условные графические обозначения изображениями реальных компонентов для сопоставления теории с практикой.
Также возможна активация отказов компонентов вручную или автоматически во время моделирования с помощью модуля поиска и устранения отказов.
Доступны готовые к использованию учебные материалы для определенных гидравлических компонентов и оборудования, соответствующих спецификациям производителей. Каталоги производителей предоставляют доступ к широкому спектру заранее сконфигурированных компонентов, работа которых соответствует спецификациям производителей. Мониторинг кривых расчетных данных на графике в режиме реального времени во время моделирования. Модуль подбора компонентов предоставляет доступ к уравнениям и параметрам, позволяющим подбирать необходимые компоненты.
Возможности программы Automation Studio:
Запуск моделирования для отслеживания работы системы.
Библиотеки с тысячами символов, сгруппированных по модулям и готовых к моделированию.
Иллюстрированные специальные библиотеки для улучшения навыков подключения ПЛК, электрики, электроники и др. в помощь студентам при переходе к реальному оборудованию.
Измерительные приборы: мультиметр, токоизмерительный зажим, осциллограф, гидравлическая измерительная установка, термометр и т. д.
Создание и активация встроенных отказов для тренировки навыков диагностики и устранения отказов в электрических цепях, гидравлических или пневматических системах, а также для улучшения обучения по ПЛК.
Создание библиотек только с необходимыми компонентами для конкретных упражнений.
Создание или активация заранее сконфигурированных отказов для наработки навыков диагностики систем.
Создание библиотек, содержащих только необходимые компоненты для определенных упражнений.
Обучение на готовых примерах для компонентов из каталогов производителей.
Возможности удаленного доступа для дистанционного обучения.
Создание цифровых двойников вашего оборудования.
Виртуальные системы: конвейер, светофоры, лифт, автомойка, манипулятор для захвата, подъема и перемещения деталей и т. д.
Улучшение навыков чтения планов посредством работы с такими международными стандартами, как ИСО, МЭК, NEMA, SAE, JIC и т. д.
Подключение к таким устройствам, как ПЛК, Arduino™ и др.
- Отображение расчетных параметров на графике для визуализации и отслеживания работы системы.
Базовая комплектация:
Настольное одностороннее основание стенда | 1 |
Мобильная тумба | 1 |
Стойка для проводов | 1 |
Блок питания | 1 |
Набор лабораторных проводов | 1 |
Принадлежности для подключения компрессора | 1 |
Средство для моделирования и симуляции работы пневматических схем, ключ флеш-карта | 1 |
Учебный комплект "Пневмоавтоматика. Базовый уровень" | 1 |
В составе одного комплекта: | |
Пневмораспределитель, 3/2; моностабильный, нормально закрытый, ручное управление | 2 |
Пневмораспределитель, 3/2; моностабильный, нормально открытый, ручное управление | 1 |
Пневмораспределитель, 5/2; с фиксацией в обоих положениях, ручное управление | 1 |
Пневмораспределитель, 3/2; с фиксацией в обоих положениях, ручное управление | 1 |
Пневмораспределитель, 3/2; с фиксацией в обоих положениях, рычаг ролик | 1 |
Пневмораспределитель, 3/2; моностабильный, нормально закрытый, магнитное управление | 2 |
Клапан выдержки времени, нормально закрытый | 1 |
Клапан последовательности давлений | 1 |
Пневмораспределитель, 3/2; пневматическое управление | 1 |
Пневмораспределитель, 5/2; моностабильный, пневматическое управление | 1 |
Пневмораспределитель, 5/2; бистабильный, пневматическое управление | 3 |
Перекидной клапан (логическая функция ИЛИ) | 1 |
Клапан двух давлений (логическая функция И) | 2 |
Клапан быстрого выхлопа | 1 |
Регулируемый дроссель с обратным клапаном | 2 |
Пневмоцилиндр одностороннего действия, ход 50 мм | 1 |
Пневмоцилиндр двустороннего действия, ход 100 мм | 1 |
Блок подготовки воздуха | 1 |
Регулятор давления с манометром | 1 |
Манометр | 2 |
Пневматический коллектор | 1 |
Пневматический полиуретановый шланг диаметром 4 мм | 20 м |
Учебный комплект "Электропневмоавтоматика. Базовый уровень" | 1 |
В составе одного комплекта: | |
Электронный блок ввода сигналов | 1 |
Электронный блок с электромеханическими реле | 2 |
Электромеханический датчик конечного положения цилиндра левый | 1 |
Электромеханический датчик конечного положения цилиндра правый | 1 |
Бесконтактный датчик положения оптический | 1 |
Бесконтактный датчик конечного положения (геркон) | 2 |
Пневмораспределитель, 2х3/2; моностабильный, нормально закрытый, электроуправляемый | 1 |
Пневмораспределитель, 5/2; моностабильный, электроуправляемый | 1 |
Пневмораспределитель, 5/2; бистабильный, электроуправляемый | 2 |
Датчик давления | 1 |
Регулируемый дроссель с обратным клапаном | 2 |
Пневмоцилиндр двустороннего действия | 1 |
Входящая в комплект поставки программа для моделирования пневмосистем позволяет строить пневмосхему совместно с электрической управляющей схемой и выполнять симуляцию их совместной работы. В процессе симуляции возможно проведение измерения давлений, расходов в различных точках пневмосистемы с построением соответствующих временных графиков. Также возможно введение неисправностей в пневмокомпоненты, с целью изучения поведения систем и дальнейшего устранения неисправности.
Оборудование может применяться в процессе обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Комплектация
1. Настольное основание.
2. Монтажная рама для электронных блоков.
3. Профилированная монтажная плита.
4. Мобильная тумба.
5. Стойка для проводов.
6. Блок питания.
7. Набор лабораторных проводов.
8. Принадлежности для подключения компрессора.
9. Учебный комплект "Пневмоавтоматика. Базовый уровень".
10. Учебный комплект "Электропневмоавтоматика. Базовый уровень".
11. Средство для моделирования и симуляции работы пневматических схем, ключ флеш-карта.
12. Сетевой шнур.
13. Сетевой фильтр.
14. Паспорт изделия.
15. Руководство по эксплуатации.
16. Методические рекомендации по проведению лабораторных работ.
Учебно-методическое пособие по проведению лабораторных работ
1. Изучение работы блока подготовки воздуха с коллектором подвода питания к пневмосистемам.2. Изучение работы пневматических распределителей.
3. Пневматические цилиндры одностороннего действия. Схемы управления пневматическим цилиндром одностороннего действия с применением распределителей, указанных в лабораторной работе № 2.
4. Пневматические цилиндры двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия с применением распределителей, указанных в лабораторной работе № 2.
5. Схемы пневмоприводов с дискретным управлением по положению. Применение конечных выключателей в схемах.
6. Схемы пневмоприводов с дискретным управлением по положению. Применение электрических конечных выключателей в схемах.
7. Дроссельное регулирование скорости пневмопривода. Схемы дроссельного регулирования: дросселирование в линии нагнетания и в линии выхлопа. Применение клапана быстрого выхлопа для увеличения скорости движения пневматического цилиндра.
8. Логическая операция повторения. Реализация логической функции пневматическими и электроконтактными устройствами.
9. Логическая операция инверсия ("НЕ"). Реализация логической функции пневматическими и электроконтактными устройствами.
10. Логическая операция дизъюнкция ("ИЛИ"). Реализация логической функции с помощью пневматических и электроконтактных устройств при использовании до 3 входных сигналов.
11. Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких пневматических входных сигналов с применением логических элементов "ИЛИ".
12. Логическая операция конъюнкция ("И"). Реализация логической функции с помощью пневматических и электрических устройств при использовании до 3 входных сигналов.
13. Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких электрических входных сигналов.
14. Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких пневматических входных сигналов с применением логических элементов "И" и "ИЛИ".
15. Применение логических операций при управлении исполнительным механизмом (пневмоцилиндром). Управление от нескольких электрических входных сигналов с применением логической функции "И".
16. Разработка пневматических схем с применением логических операций в различных сочетаниях. Реализация схем средствами пневмоавтоматики.
17. Разработка пневматических схем с применением логических операций в различных сочетаниях. Реализация схем средствами электроавтоматики.
18. Реализация на пневматических элементах схем "с самоподхватом" с использованием электроавтоматики.
19. Разработка схем с управлением несколькими исполнительными механизмами средствами пневмоавтоматики. Последовательное управление.
20. Разработка схем с управлением несколькими исполнительными механизмами средствами электроавтоматики. Последовательное управление.
21. Синтез многотактных пневматических систем управления. Реализация на стендах пневматических систем управления.
22. Синтез многотактных пневматических систем управления. Разработка схем с управлением несколькими исполнительными механизмами средствами электроавтоматики.
23. Разработка схем с управлением несколькими исполнительными механизмами средствами пневмоавтоматики. Последовательное управление тремя пневматическими цилиндрами.
24. Разработка схем с управлением тремя пневматическими цилиндрами средствами электроавтоматики.
