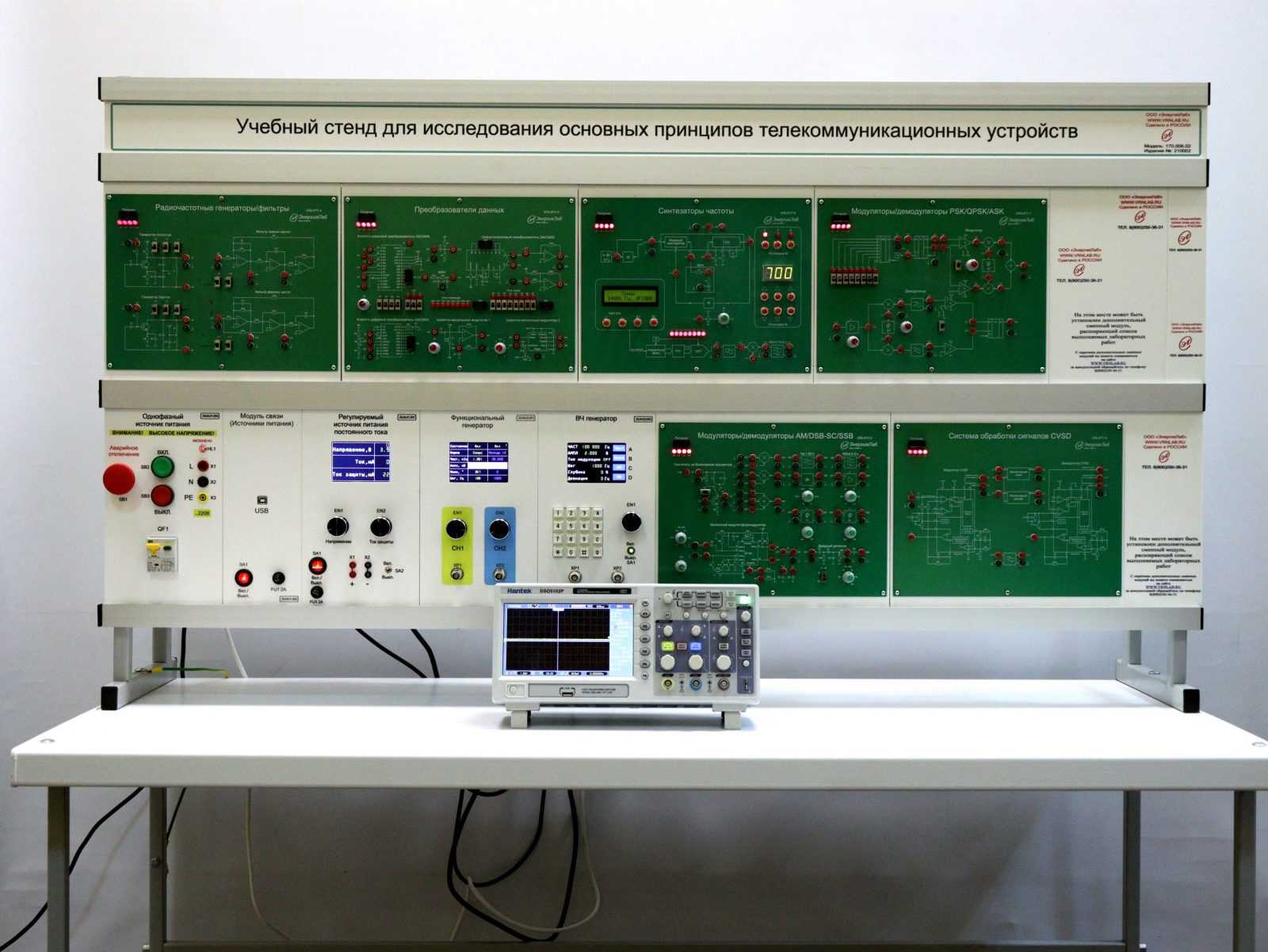

Учебный стенд «Исследования основных принципов телекоммуникационных устройств»

Описание товара

Учебный стенд «Исследования основных принципов телекоммуникационных устройств»

Лабораторные работы

1. Радиочастотные генераторы
   1. Генератор Колпитца
   2. Генератор Хартли
2. Фильтры второго порядка
   1. Фильтр низких частот второго порядка
   2. Фильтр высоких частот второго порядка
3. Модуляторы сигналов АМ (с амплитудной модуляцией
   1. Модулятор АМ сигналов
4. Демодуляторы сигналов АМ (с амплитудной модуляцией)
   1. Диодный детектор
   2. Детектор произведения
5. Модуляторы сигналов DSB-SC (с двумя боковыми полосами и подавленной несущей) и SSB (с одной боковой полосой)
   1. Модулятор сигналов DSB-SC
   2. Модулятор сигналов SSB
6. Демодуляторы сигналов DSB-SC (с двумя боковыми полосами и подавленной несущей) и SSB (с одной боковой полосой)
   1. Детектор произведения сигналов DSB-SC
   2. Детектор произведения сигналов SSB
7. Аналого-цифровой преобразователь (АЦП)
8. Преобразователь
   1. Преобразователь ADC0804 разрядностью 8 bit, с частотой амплитудно-импульсной модуляции 10кГц
   2. Преобразователь ADC0809
9. Цифро-аналоговый преобразователь (ЦАП)
   1. DAC0800 с однополярным выходным напряжением разрядностью 8 бит, временем установления выходного сигнала 100 нс (10 МГц);
   2. DAC0800 с двухполярным выходным напряжением разрядностью 8 бит, временем установления выходного сигнала 100 нс (10 МГц);
10. Модуляторы сигналов с широтно-импульсной модуляцией (ШИМ)
11. Широтно-импульсный модулятор
    1. Широтно-импульсный модулятор с использованием A741 с соответствующими параметрами
    2. Широтно-импульсный модулятор с использованием LM555
12. Демодуляторы сигналов с широтно-импульсной модуляцией (ШИМ)
    1. Широтно-импульсный демодулятор
13. Модуляторы сигналов FSK (с частотной манипуляцией)
    1. Модулятор сигналов FSK
14. Демодуляторы сигналов FSK (с частотной манипуляцией)
    1. Демодулятор сигналов FSK
15. Синтезатор частоты
    1. Типовой синтезатор частоты
    2. Синтезатор частоты с предварительным делителем частоты
    3. Синтезатор частоты с преобразователем частоты
16. Система обработки сигналов CVSD (с дельта-модуляцией с переменной крутизной)
    1. Модулятор сигналов СVSD
    2. Демодулятор сигналов CVSD
    3. Фильтр низких частот
    4. Система CVSD с переменной тактовой частотой
17. Манчестерская система обработки сигналов CVSD (с дельта-модуляцией с переменной крутизной)
    1. Манчестерский кодер
    2. Манчестерский декодер
    3. Манчестерская система CVSD
18. Система обработки сигналов с амплитудной манипуляцией (ASK)
    1. Модулятор сигналов ASK
    2. Некогерентный демодулятор сигналов ASK
    3. Манчестерская система CVSD
    4. Когерентный демодулятор ASK
19. Система обработки сигналов PSK/QPSK (с фазовой манипуляцией/ квадратурной фазовой манипуляцией)
    1. Измерение и настройка
    2. Модулятор сигналов PSK/QPSK
    3. Демодулятор сигналов PSK/QPSK

Комплект поставки

1. Стойка для установки модулей
2. Лабораторный стол
3. Набор аксессуаров и документов
4. Цифровой осциллограф
5. Комплект соединительных проводов и сетевых шнуров
6. Паспорт
7. Техническое описание оборудование
8. Мультимедийная методика
9. Краткие теоретические сведения
10. Руководство по выполнению базовых экспериментов
11. Комплект модулей
    1. Модуль «Функциональный генератор» - 1 шт
    2. Модуль «Регулируемый источник питания постоянного тока» - 1 шт
    3. Модуль «Модуль связи (Источники питания)» - 1 шт
    4. Модуль «ВЧ генератор» - 1 шт
    5. Модуль «Преобразователи данных» - 1 шт
    6. Модуль «Модуляторы/демодуляторы АМ/DSB-SC/SSB» – 1 шт.
    7. Модуль «Радиочастотные генераторы/фильтры» – 1 шт.
    8. Модуль «Синтезаторы частоты» - 1 шт.
    9. Модуль «Модуляторы/демодуляторы PSK/QPSK/ASK» - 1 шт.
    10. Модуль «Система обработки сигналов CVSD» - 1 шт.

Технические характеристики
