НАБОР ДЛЯ ИЗУЧЕНИЯ СВЯЗИ ПО ОПТИЧЕСКИМ КАНАЛАМ («Волоконно-оптическая линия связи»)
Описание товара
Стенд предназначен для проведения лабораторных и практических работ по профильным учебным дисциплинам, входящим в учебные планы направления подготовки 11.03.02 «Инфокоммуникационные технологии и системы связи».

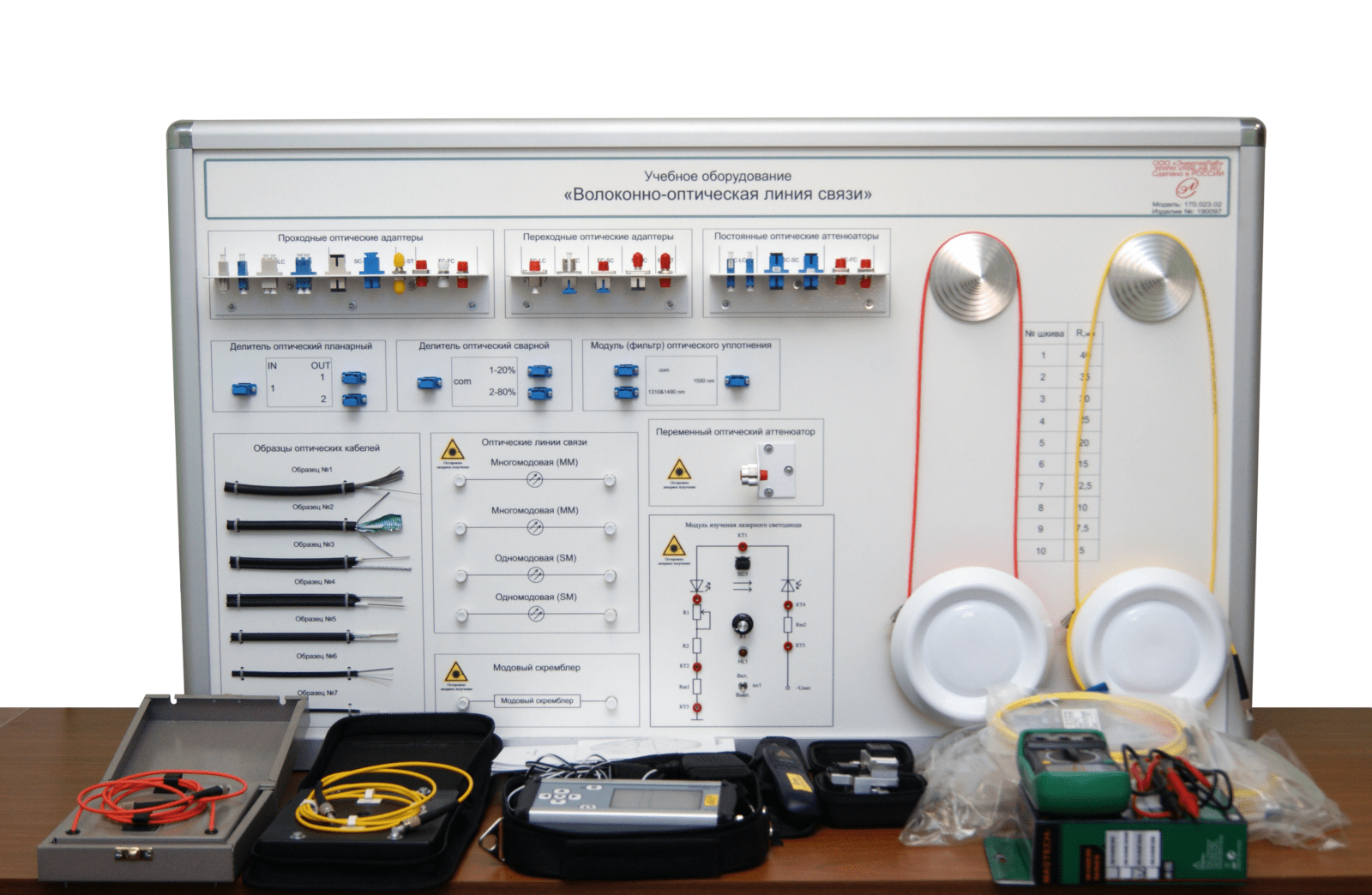

Лабораторный стенд представляет собой моноблок.
Каркас моноблока выполнен из анодированных алюминиевых профилей.
Для обеспечения устойчивости к царапинам, сколам, потертостям и другим повреждениям, возможным при эксплуатации учебного оборудования, конструктивное исполнение лицевых, боковых, верхней и нижней панелей моноблока удовлетворяет следующим требованиям:
- лицевая панель, верхняя, нижняя и боковые панели выполнены из АБС пластика светлого цвета с тиснением;
- все надписи, обозначения и мнемосхемы, присутствующие на панелях выполнены с помощью цветной полимерной печати.
Для обеспечения удобства подключения и эксплуатации подключение моноблока к сети электропитания осуществляется с помощью разъема, установленного на боковой панели моноблока.
Также на боковой панели моноблока находится клемма для подключения к шине защитного заземления и зануления, обозначенная соответствующим значком.
Для обеспечения удобства доступа к внутреннему пространству моноблока при монтаже, а также при ремонте задняя панель моноблока выполнена съемной. Задняя панель выполнена из ПВХ белого цвета.
Лабораторные работы
Стенд обеспечивает выполнение следующих лабораторных работ:
- Изучение оптических кабелей различного назначения. Измерительное оборудование для оптоволоконных линий связи.
- Исследование разъемных соединений ВОЛС: адаптеры типов ST, FC, LC, SC по вносимым потерям.
- Исследование постоянных и переменных аттенюаторов для ВОЛС.
- Исследование различных видов оптических разветвителей по коэффициенту деления.
- Исследование WDM сплиттеров.
- Измерение потерь в оптических волокнах при изгибах с различным радиусом.
- Исследование волоконно-оптической линии связи с помощью оптического рефлектометра.
- Исследование волоконно-оптической линии связи c разъемным соединением в середине с помощью рефлектометра.
- Исследование волоконно-оптической линии связи с обрывом (аттенюатором) в середине с помощью рефлектометра.
- Исследование волоконно-оптической линии связи с изгибом с помощью рефлектометра.
- Исследование потерь в волоконно-оптической линии связи на разных длинах волн.
- Изучение энергетической характеристики лазерного диода.
- Изучение характеристики чувствительности фотодиода.
Технические характеристики
Габариты моноблока, мм: длина — 1000; высота — 600, ширина — 300.
