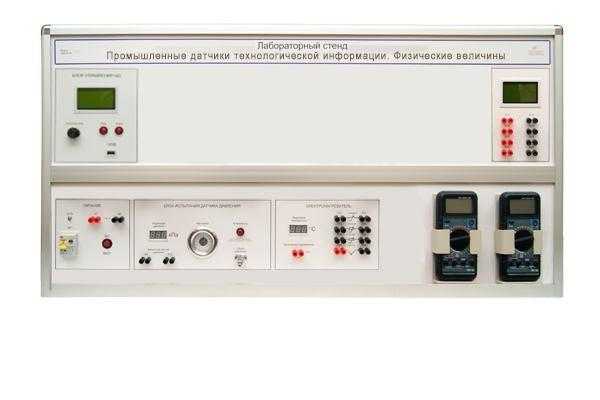

Учебный лабораторный стенд «Промышленные датчики технологической информации. Физические величины»
Описание товара
Учебный лабораторный стенд «Промышленные датчики технологической информации. Физические величины» (далее стенд) предназначен для проведения лабораторных работ в учреждениях среднего профессионального и высшего профессионального образования.
Стенд формирует два рабочих места при проведении лабораторных работ. Одновременно и активно могут работать два человека.
На лицевой панели расположены следующие тематические модули:
• Модуль «Питание» предназначена для ввода сетевого напряжения и включения источников вторичного электропитания. Модуль оснащен дифференциальным автоматом, клавишным выключателем с подсветкой, светодиодным индикатором «Сеть».
• Модуль «Изучение датчиков давления и расхода воздуха».
Внутри модуля расположены источник избыточного давления воздуха, ресивер, запорная арматура, соединительные трубки, датчики давления и расхода.
Модуль содержит в своем составе следующие датчики:
- Тензорезистивный датчик избыточного давления,
- Тензорезистивный датчик дифференциального давления,
- Измерительная диафрагма,
- Датчик расхода воздуха.
Каждый датчик оснащен клеммами для подключения электропитания и подключения выхода к измерительному прибору.
• Модуль «Изучение датчиков температуры».
Модуль содержит в своем составе: нагреватель, вентилятор, набор датчиков температуры, регулятор температуры, индикатор температуры.
Модуль содержит в своем составе следующие датчики:
- Интегральный датчик температуры,
- Термопара хромель-копель,
- Термосопротивление с НСХ М50,
- Регулируемый биметаллический термостат,
- Кремниевый терморезистор.
Каждый датчик оснащен клеммами для подключения электропитания и подключения выхода к измерительному прибору.
• Модуль «Изучение датчиков освещенности и цвета».
Модуль содержит регулируемый источник света, набор датчиков освещенности, датчик цвета.
В модуле установлены следующие датчики.
- Фотодиод,
- Фототранзистор,
- Фоторезистор,
- Интегральный датчик цвета.
Каждый датчик оснащен клеммами для подключения электропитания. Выходные сигналы датчиков также выведены на соединительные клеммы.
• Панель «Задающие и измерительные приборы».
На панели установлены измерительные приборы с клеммами для подключения. Панель выполнена на основе микропроцессорной системы со следующими характеристиками:
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;
Лабораторные работы
1.Изучение датчика избыточного давления.
2.Изучение датчика дифференциального давления.
3.Изучение способов измерения расхода воздуха.
4.Изучение термопары хромель-копель.
5.Изучение термосопротивления с НСХ М50.
6.Изучение регулируемого биметаллического термостата.
7.Изучение кремниевого терморезистора.
8.Изучение фотодиода.
9.Изучение фототранзистора.
10.Изучение фоторезистора.
11.Изучение датчика цвета.
Комплект поставки
1. Настольный моноблок «Промышленные датчики технологической информации. Физические величины» - 1 шт,
2. Мультиметр – 1 шт,
3. Комплект соединительных проводов и кабелей – 1 комплект,
4. Набор измерительного инструмента – 1 шт,
5. Руководство по эксплуатации – 1 шт,
6. Руководство по выполнению базовых экспериментов – 1 шт,
7. Диск с мультимедийной методикой – 1 шт,
8. Гарантийный талон – 1 шт,
9. Паспорт – 1 шт.
Технические характеристики
Технические характеристики учебного лабораторного стенда:
•Электропитание - от однофазной сети переменного тока с нулевым рабочим и защитным проводниками 220В, 50Гц.
•Наибольшая потребляемая мощность – 250 Вт.
•Масса – 40 кг.
