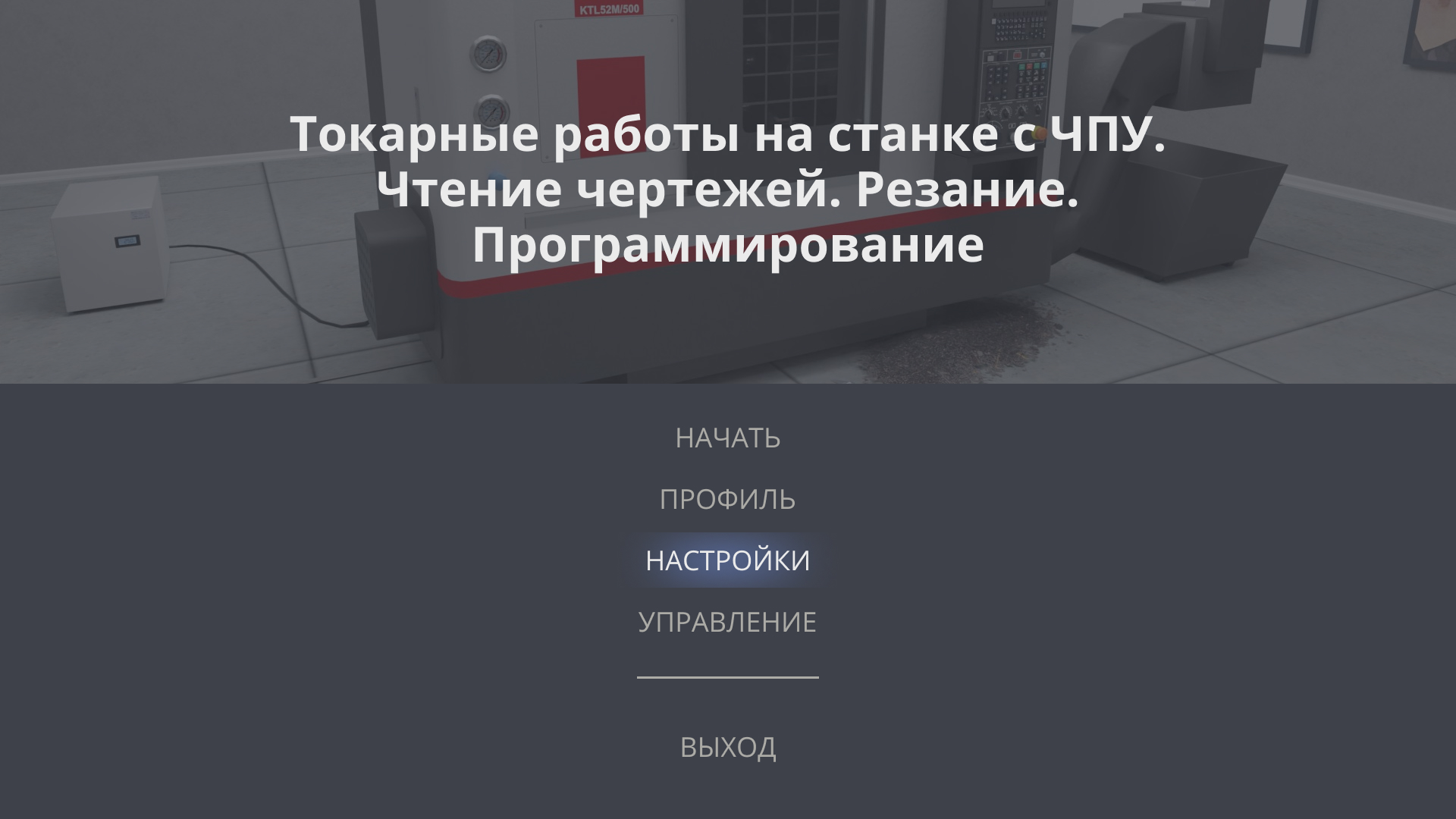

Компьютерный тренажер «Токарные работы на станке с ЧПУ. Чтение чертежей. Резание. Программирование»
В тренажер включены три модуля:
- Чтение чертежей
- Программирование
- Резание
Модуль «Чтение чертежей»
В качестве заданий пользователь должен определить верные 3D-модели деталей, соответствующие чертежу; найти и указать обозначения и размер, определить технические требования и информацию, указанную в штампе машиностроительного чертежа; найти на 3D-моделях поверхности с соответствующими требованиями; определить или рассчитать отклонения, предельные размеры и др.
Проверяемые знания:
- стандарты выполнения конструкторской документации ЕСКД
- основные термины и определения
- типы изображений на чертеже (виды, разрезы, сечения) и их обозначения
- технические требования, указанные на чертеже
Проверяемые навыки:
- чтение чертежей и технических требований ЕСКД
- поиск и определение на чертежах требований ЕСКД к шероховатости поверхностей
- поиск и определение на чертежах допусков формы и расположения поверхностей, размеров элементов деталей
Модуль «Программирование»
Задача пользователя – определить ошибки в управляющей программе, оптимизировать ее и внести исправления.
Проверяемые знания:
- программирование как реализация подготовленного технологического процесса
- математика, в частности арифметика, тригонометрия и геометрия
- G-коды и М-функции (ISO 7 бит)
Проверяемые навыки:
- выбор лучших методов обработки согласно конструкции детали
- корректирование управляющих программ обработки детали с использованием G-кодов и М-функций
- применение технологии формообразования в соответствии с параметрами резания, обрабатываемым материалом, оборудованием и режущим инструментом в процессе создания управляющей программы для станка с ЧПУ
Модуль «Резание»
Пользователю необходимо выполнить задания по подбору режущего инструмента, режимов обработки, определить правильность выполненных размеров и форм и скорректировать параметры режущего инструмента и нулевой точки детали.
Проверяемые знания:
- роль и назначение токарных операций на станках с ЧПУ в производстве
- типы инструментов, используемых при обработке на токарных станках с ЧПУ с приводным инструментом
- методы фиксации и базирования заготовки в зависимости от ее типа
- свойства обрабатываемых и обрабатывающих материалов
Проверяемые навыки:
- определение и использование различных способов обработки;
- оптимальный выбор способов крепления заготовки и базирования ее в станке, соответствующих особенностям обработки
- выбор режущего инструмента, соответствующего характеристикам обрабатываемого материала и выбранным операциям
- определение параметров резания в зависимости от материала, а также типа и последовательности операций обработки
Особенности и преимущества
- Безопасная и эффективная подготовка персонала к работе с дорогостоящим оборудованием. Неверные действия на реальном токарном станке могут привести к поломке инструмента или выходу из строя самого станка. Применение тренажера позволяет отработать необходимые навыки без риска поломки
- Тренажер может использоваться для подготовки к демоэкзамену и соревнованиям профмастерства по компетенции «Токарные работы на станках с ЧПУ»
Минимальные системные требования
- Процессор Intel Celeron Dual-Core E3300 или выше
- Видеокарта GeForce GT 1050Ti и выше
- Оперативная память объемом, не менее, Гб – 8
- Свободное место на жестком диске, не менее, Гб – 5
- Операционная система Windows 7 и выше
