Компьютерный имитационный тренажер 3D «Токарные работы на станке с ЧПУ»
Тренажер состоит из двух разделов. Первый раздел подразумевает выполнение этапов «Чтение чертежа», «Расшифровка допусков и посадок размеров», «Чтение управляющей программы» и «Выбор режущего инструмента», куда вошли такие задания, как:
- Правильное чтение графической части чертежа
- Определение геометрических форм детали
- Расшифровка числового допуска для размера
Практические задания по чтению чертежей и подбору деталей, реализованные в тренажере, аналогичны заданиям, которые включены в соответствующий этап чемпионата профмастерства по компетенции «Токарные работы на станках с ЧПУ». Что позволяет отработать до автоматизма навык «Чтение чертежа» и эффективно за короткий промежуток времени подготовиться к соревнованиям.
Пользователю предлагаются чертежи и 3D-модели деталей, которые нужно сопоставить, а затем выбрать верные детали, указать на деталях поверхности с соответствующими шероховатостями на чертеже, рассчитать предельные размеры, отклонения и др.
Второй раздел предполагает работу на виртуальном станке с выполнением подготовительных операций. Пользователь получает чертеж детали и карту наладки, выбирает заготовку и инструменты и отрабатывает работу со станком на его виртуальном аналоге.
Перед началом обработки заготовки пользователь выполняет обязательные подготовительные операции:
- Подготовка токаря к работам на станке
- Осмотр рабочего места
- Включение токарного станка
- Привязка инструмента
После выполнения всех перечисленных действий деталь вытачивается в автоматическом режиме. Оценить выполнение задания позволит отчет с указанием набранных баллов и допущенных ошибок.

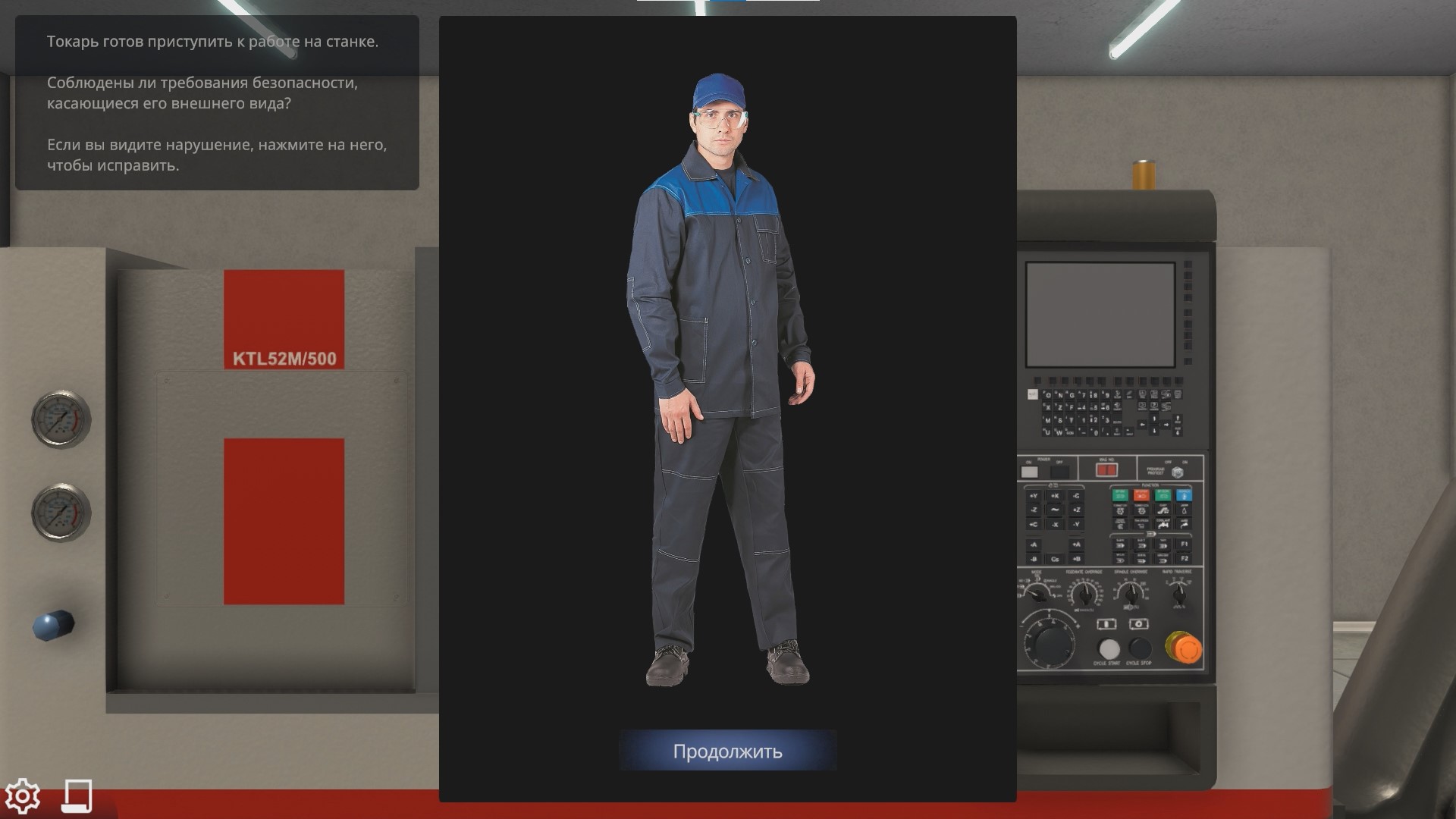

В тренажере предусмотрена проверка знания техники безопасности, которая реализована в виде случайно появляющихся нарушений. Обучающийся должен устранить ошибки, касающиеся спецодежды и СИЗ токаря, а также привести в порядок рабочее место.
Процесс привязки инструментов подразумевает непосредственное взаимодействие с 3D-моделью токарного станка. Пользователь осваивает управление станком через панель и может многократно отрабатывать алгоритм привязки инструментов.
Особенности и преимущества
- Безопасная и эффективная подготовка персонала к работе с дорогостоящим оборудованием. Неверные действия на реальном токарном станке могут привести к поломке инструмента или выходу из строя самого станка. Применение тренажера позволяет отработать необходимые навыки без риска поломки
- Тренажер может использоваться для подготовки к демоэкзамену и соревнованиям профмастерства по компетенции «Токарные работы на станках с ЧПУ»
Минимальные системные требования
- Процессор Intel Celeron Dual-Core E3300 или выше
- Видеокарта GeForce GT 1050Ti и выше
- Оперативная память объемом, не менее, Гб – 8
- Свободное место на жестком диске, не менее, Гб – 5
- Операционная система Windows 7 и выше
