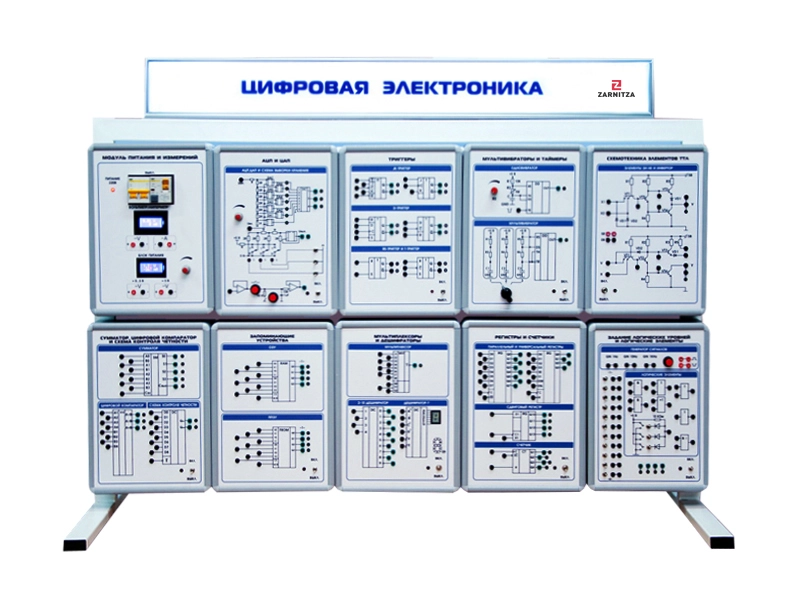

Комплект учебно-лабораторного оборудования "Цифровая электроника" ЦЭ-СР-1
Комплект учебно-лабораторного оборудования позволяет проводить лабораторные работы по изучению логических элементов (ИЛИ, И, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ, инвертор) триггеров (RS, D, JK, T), параллельных и последовательных регистров и счетчиков, сумматоров, цифровых компараторов, АЦП, ЦАП, схем выборки и хранения, мультиплексоров, одновибраторов и других устройств цифровой техники.
Комплект представляет собой рабочее место для бригады студентов из двух человек. Необходимые для проведения лабораторных работ модули могут располагаться в произвольном порядке и заводиться справа или слева в направляющие, расположенные на раме стенда. Неиспользуемые модули могут храниться во втором ряду рамы.
Проведение лабораторно-практических занятий по курсам: "Цифровая электроника", "Схемотехника", "Микроэлектроника", "Электронные цепи и микросхемотехника", "Электронные промышленные устройства", "Цифровые устройства".
Комплектация
1. Комплект учебно-лабораторного оборудования "Цифровая электроника".
2. Двухуровневая рама.
3. Комплект соединительных проводов и кабелей.
4. Паспорт изделия.
5. Руководство по эксплуатации.
6. Методические указания по выполнению лабораторных работ.
Состав
Комплект лабораторных модулей:- Модуль питания и измерений.
- Задание логических уровней и логические элементы.
- Триггеры.
- Регистры и счетчики.
- Сумматор, цифровой компаратор и схема контроля четности.
- Запоминающие устройства.
- Элементы ЦАП и АЦП, схема выборки-хранения.
- Мультиплексоры и дешифраторы.
- Схемотехника элементов ТТЛ.
- Мультивибраторы и таймеры.
Учебно-методическое пособие по проведению лабораторных работ
1. Изучение логических уровней сигналов.2. Основные и базовые логические элементы.
3. Схемотехника элементов ТТЛ.
4. Изучение работы триггеров.
5. Изучение работы дешифратора.
6. Изучение асинхронного и синхронного реверсивного счетчика.
7. Изучение работы сдвиговых регистров.
8. Мультиплексоры.
9. Запоминающие устройства и схема выборки/хранения.
10. Сумматор.
11. Цифровой компаратор.
12. Схема контроля четности.
13. Таймер в режиме ждущего одновибратора и мультивибратора.
14. Элементы ЦАП, АЦП.
