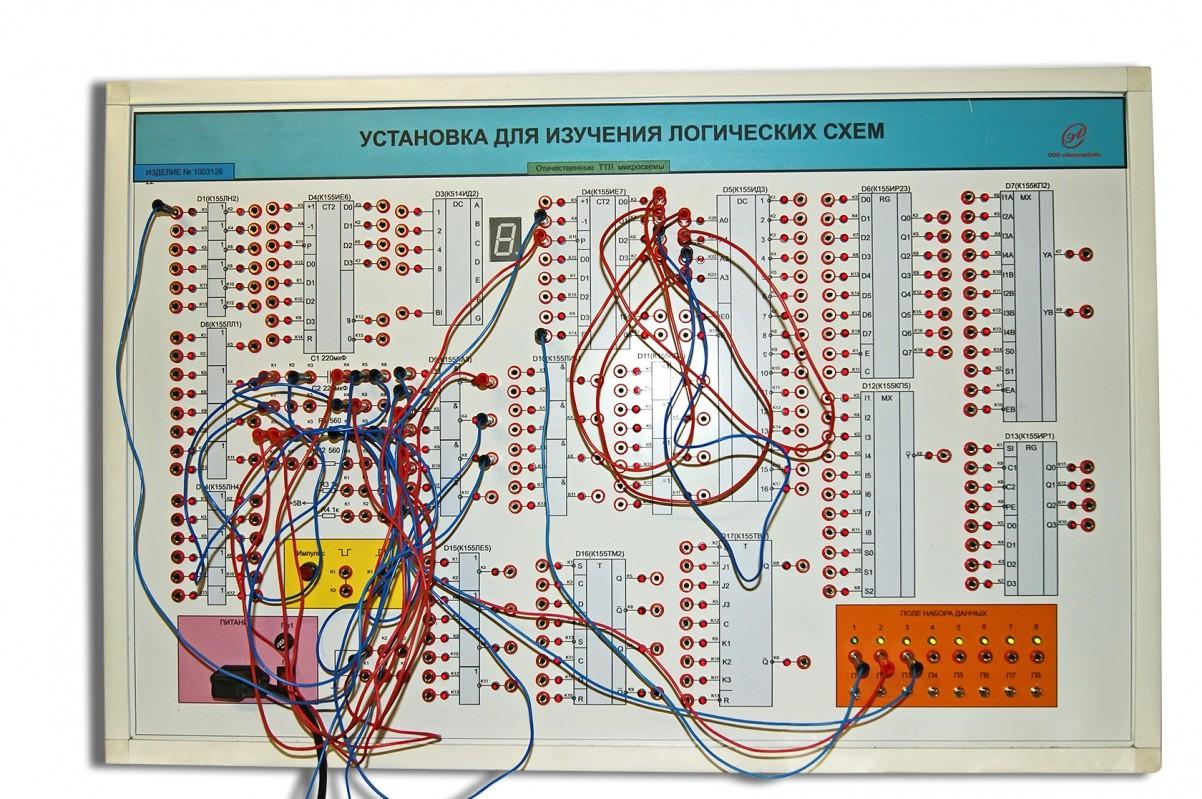

Учебная установка для изучения логических схем

Описание товара

Внешний вид видоизменен

Учебная установка используется для изучения логических схем и для проведения лабораторных работ по курсу «Цифровая схемотехника», а также в различных курсах, изучающих основы цифровой техники в средних специальных учебных заведениях.

Элементная база установки — наличие интегральных микросхем, которые изготавливают по стандартной технологии биполярных микросхем транзисторно-транзисторной логики (ТТЛ).

Учебная установка содержит набор изучаемых элементов и устройств цифровой техники, наборное поле, на которое выведены входы и выходы элементов и устройств, блок задающий, являющийся источником синхросигналов, блок питания.

Набор элементов и устройств цифровой техники включает в себя логические элементы И-НЕ, И, ИЛИ, ИЛИ-НЕ, повторитель, логические элементы «отрицание равнозначности», триггерные схемы, дешифраторы, мультиплексоры, синхронный десятичный и реверсивный двоичный счетчики, микросхемы памяти.

Технические характеристики

Габаритные размеры, мм — 570х315х130
Масса (со сменными блоками) — 10 кг
Питание — от сети переменного тока напряжением — 220 В
Частота питания — 50 Гц
Потребляемая мощность — 30 ВА
