Комплект учебно-лабораторного оборудования "Трехфазный асинхронный двигатель с имитатором неисправностей" (ТАДИН)

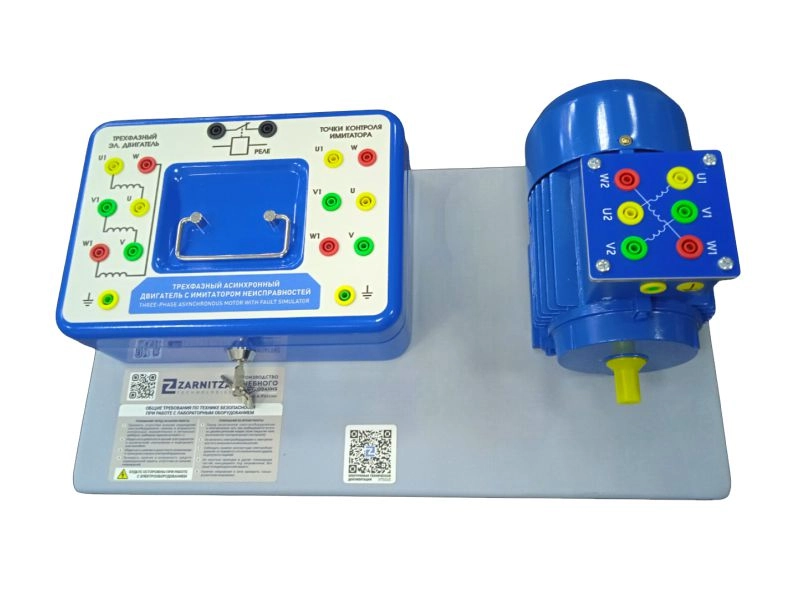

Лабораторный стенд выполнен в виде станины, на которой закреплены блок ввода неисправностей и асинхронный электродвигатель. Блок ввода неисправностей представляет собой закрывающийся на ключ бокс. Доступ внутрь блока ввода неисправностей возможен только после вскрытия верхней панели с помощью специального ключа, который открывает механический замок.

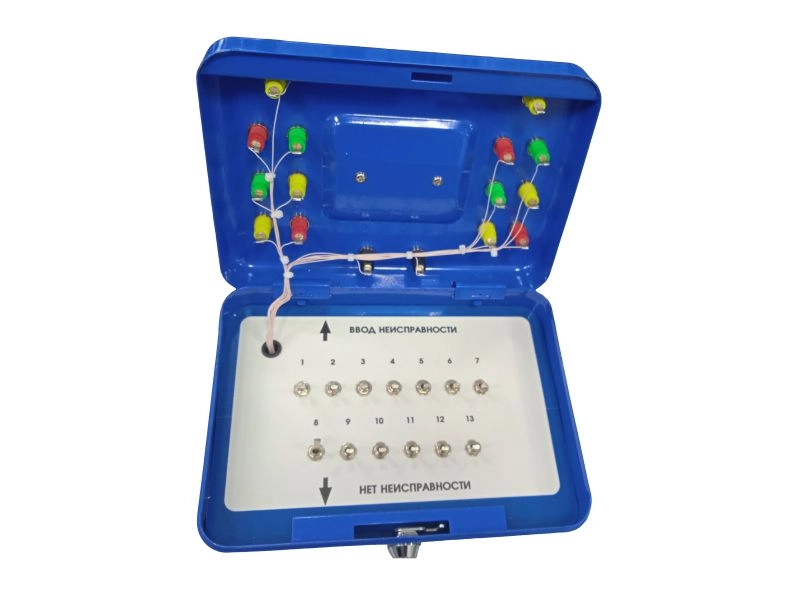

Внутри блока ввода неисправностей расположено не менее 13 выключателей ввода неисправностей электродвигателя:

• Обрыв обмотки U-U1.
• Обрыв обмотки V-V1.
• Обрыв обмотки W-W1.
• Замыкание межвитковое (утечка) обмотки U-U1.
• Замыкание межвитковое (утечка) обмотки V-V1.
• Замыкание межвитковое (утечка) обмотки W-W1.
• Замыкание на корпус (утечка) обмотки U-U1.
• Замыкание на корпус (утечка) обмотки V-V1.
• Замыкание на корпус (утечка) обмотки W-W1.
• Замыкание межобмоточное (утечка) между U1-W1.
• Замыкание межобмоточное (утечка) между V1-U1.
• Замыкание межобмоточное (утечка) между W1-V1.
• Неисправность реле (обрыв контактов).

На верхней панели блока размещены гнезда подключения асинхронного электродвигателя, заземления, контрольные гнезда для поиска неисправностей двигателя и неисправности реле с помощью мультиметра.
На панели электродвигателя установлены гнезда для подключения обмоток к блоку имитатора неисправностей электродвигателя.

Комплект учебно-лабораторного оборудования "Трехфазный асинхронный двигатель с имитатором неисправностей" предназначен для проведения лабораторно-практических занятий в средних и высших профессиональных образовательных учреждениях с целью изучения основных типов неисправностей трехфазных асинхронных двигателей и методов их выявления.

Комплектация

1. Лабораторный стенд "Трехфазный асинхронный двигатель с имитатором неисправностей".
2. Мультиметр.
3. Комплект соединительных проводов.
4. Паспорт изделия.
5. Руководство по эксплуатации.

Состав

• Асинхронный двигатель с короткозамкнутым ротором мощностью не менее 120 Вт.
• Имитатор неисправностей.
• Станина.
