Комплекс “Перехват 2.0”
Описание
- Многофункциональный портативный комплекс для мониторинга радиочастотного спектра в диапазоне 50-6000 МГц с функцией перехвата аналогового FPV-видео
- Встроенный сигнатурный дрон-детектор для обнаружения БПЛА, работающих на протоколах DJI Ocusync, Autel, LoRa и CF/ELRS
- Эффективный радиус обнаружения не менее 500 метров (зависит от условий местности и применяемых антенн)

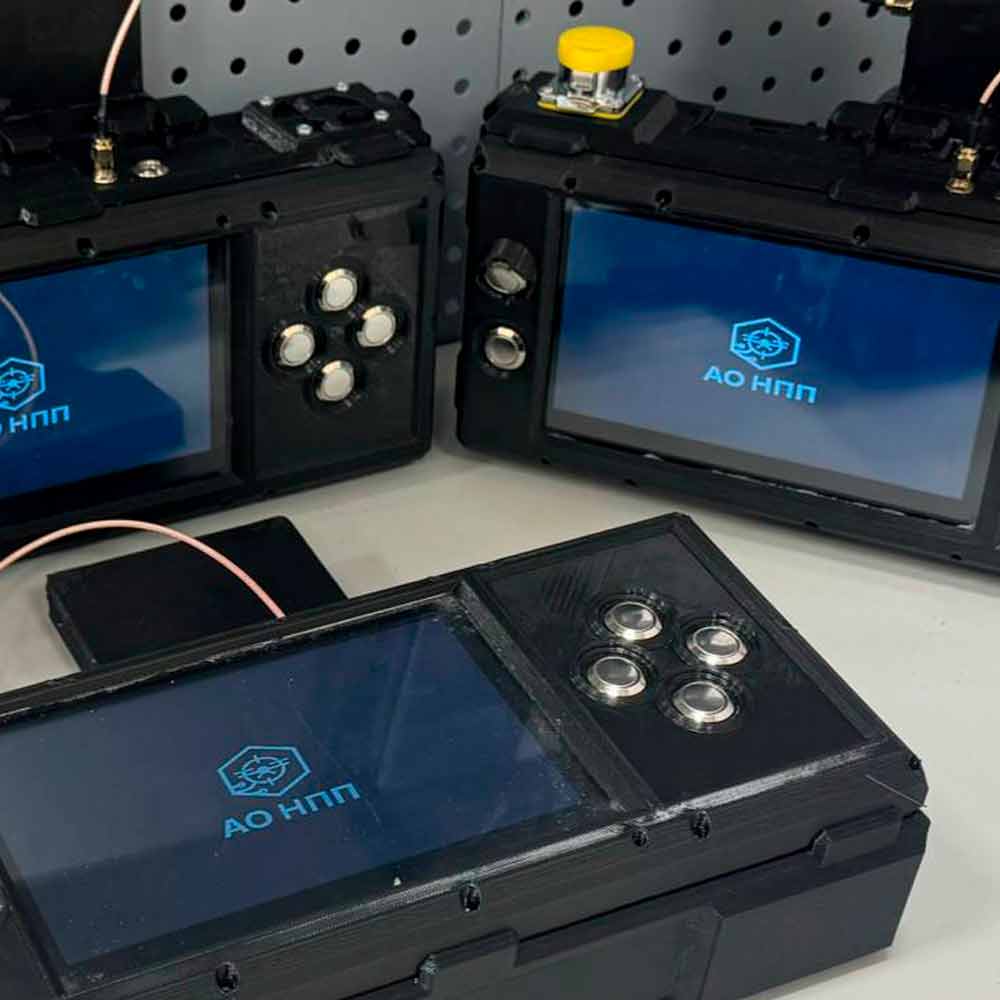

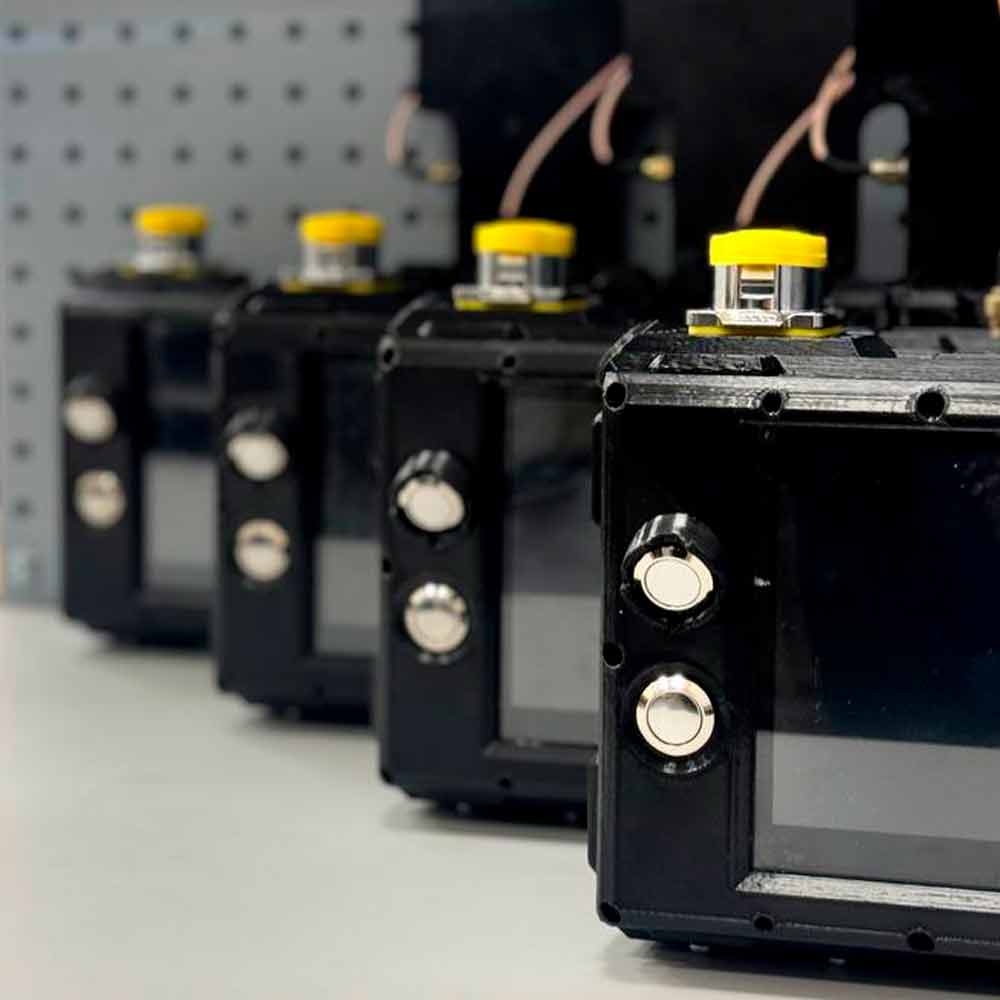

- Компактная конструкция весом 2 кг с защищенным 7-дюймовым дисплеем, покрытым бронестеклом
- Автономная работа до 3,5 часов от встроенного Li-Pol аккумулятора ёмкостью 15000 мАч
- Полнофункциональный анализатор спектра с функцией частотно-временной сонограммы и возможностью установки маркеров
Технология перехвата видеосигнала

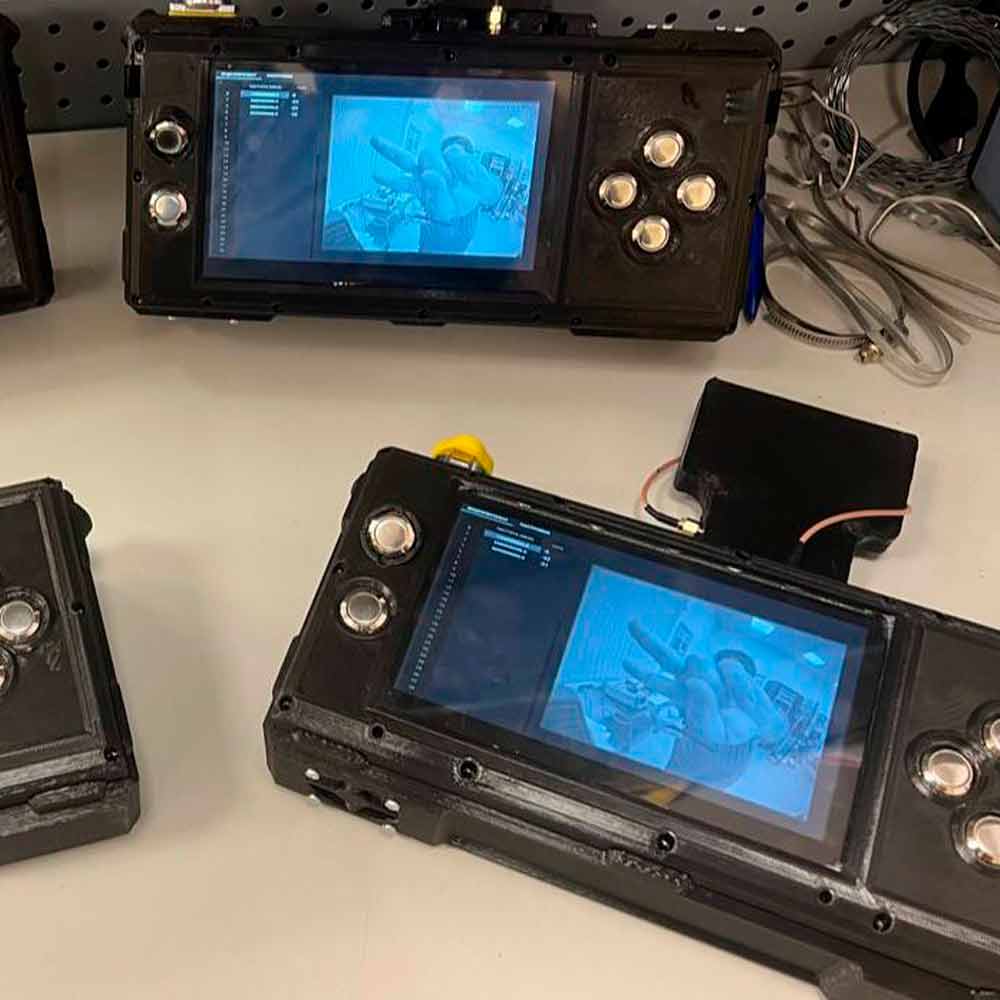

Режим “Видеоперехват” использует передовые алгоритмы обработки сигнала для обнаружения, демодуляции и визуализации аналогового видеопотока, передаваемого с FPV-дронов. При запуске сканирования система последовательно анализирует предустановленные частотные диапазоны, занимая на полный цикл около 20 секунд. После обнаружения активных видеопередатчиков формируется таблица с указанием частоты и уровня сигнала в dBm. Цветовая маркировка (красный для близких, зеленый для удаленных источников) обеспечивает мгновенную визуальную оценку дистанции до объекта. Оператор может переключаться между обнаруженными частотами кнопками “Вверх”/”Вниз”, наблюдая на экране черно-белое изображение с бортовой камеры БПЛА независимо от типа используемого видеопередатчика. Гибкая архитектура системы позволяет расширять набор частот сканирования через меню настроек, что обеспечивает адаптацию к новым моделям видеопередатчиков и поддержку актуальности комплекса в условиях быстро меняющегося рынка БПЛА.
Система сигнатурного обнаружения БПЛА
Вкладка “Дрон-детектор” реализует функционал раннего обнаружения беспилотных аппаратов по сигнатурам их цифровых протоколов. Комплекс автоматически выполняет циклическое сканирование в предустановленных диапазонах, распознавая специфические паттерны излучения ведущих производителей БПЛА: DJI Ocusync, Autel, а также популярных систем управления FPV-дронами – LoRa и CrossFire/ExpressLRS. При обнаружении сигнала соответствующей сигнатуры система отображает тип передатчика, его рабочую частоту и уровень сигнала в dBm с соответствующей цветовой маркировкой. Встроенная аудио-визуальная индикация активируется при высоком уровне сигнала, обеспечивая эффективное оповещение оператора даже в условиях ограниченной видимости экрана или повышенного шума. Эффективность обнаружения достигает не менее 500 метров в стандартных условиях и может быть значительно повышена при использовании специализированных внешних антенн через разъем SMA.
Анализатор спектра и визуализация данных
Модуль “Анализатор” предоставляет продвинутые возможности по мониторингу и анализу радиочастотного спектра в диапазоне 50-6000 МГц. Система визуализирует результаты быстрого преобразования Фурье в режиме реального времени, формируя детальную спектрограмму с отображением амплитуды сигналов на различных частотах. Дополнительно реализована функция частотно-временной сонограммы (водопад), позволяющая отслеживать изменения в спектре во времени, что критически важно для выявления кратковременных или прерывистых сигналов. Оператор может устанавливать частотные маркеры для детального анализа конкретных участков спектра. Данный функционал позволяет эффективно выявлять редкие и нестандартные типы БПЛА, которые не попадают под существующие сигнатурные алгоритмы обнаружения, а также выявлять преднамеренные помехи и другие аномалии в радиоэфире.
Эргономика и автономность

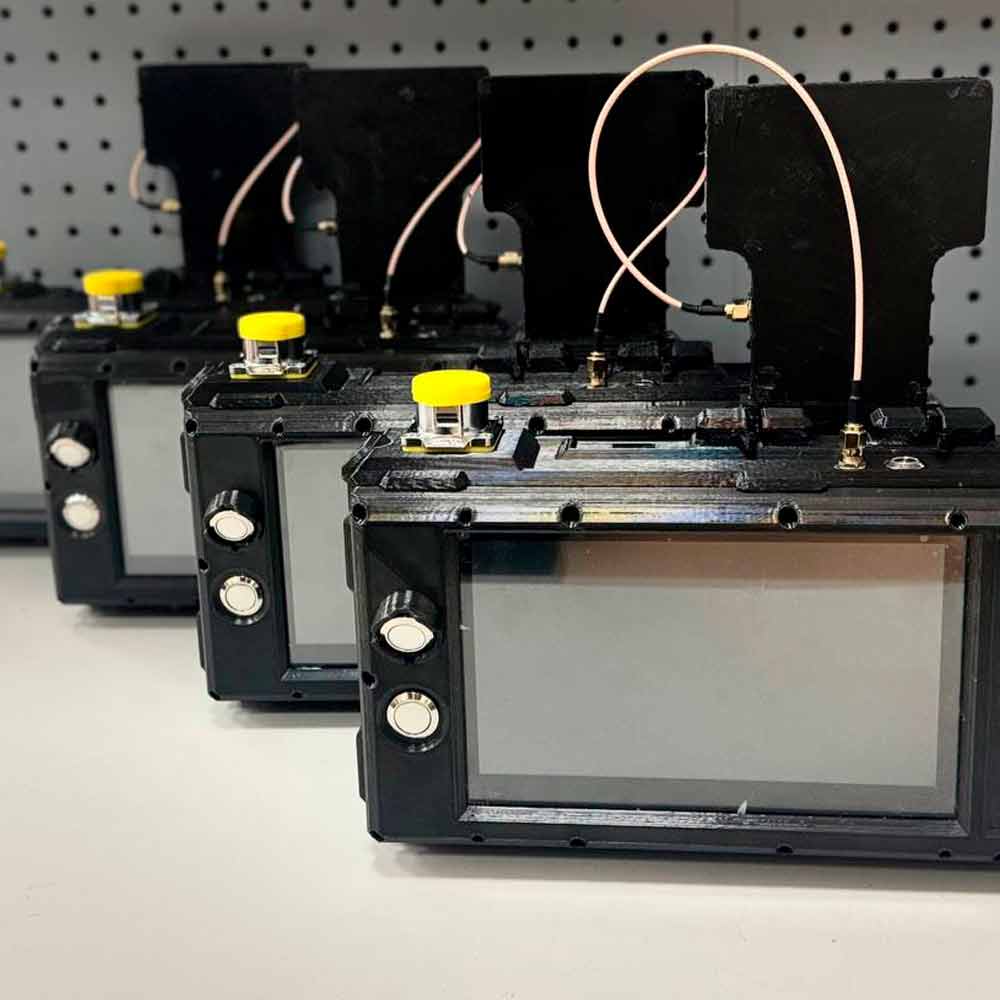

Комплекс “Перехват 2.0” спроектирован с учетом требований к мобильному применению в полевых условиях. Компактный корпус весом всего 2 кг содержит 7-дюймовый дисплей, защищенный бронестеклом, что обеспечивает надежную работу даже в сложных эксплуатационных условиях. Встроенный литий-полимерный аккумулятор емкостью 15000 мАч обеспечивает до 3,5 часов автономной работы, а быстрая зарядка через интерфейс USB Type-C занимает всего 2 часа. Система поддерживает работу от внешнего источника питания без прерывания функционирования, что позволяет использовать комплекс в течение неограниченного времени при наличии электропитания. Дополнительной особенностью является возможность зарядки сторонних устройств через порт Type-A, что повышает универсальность комплекса при длительной работе в полевых условиях. В базовой комплектации система оснащается антенной типа Вивальди с кабелем RG-174 длиной 15 см, однако конструкция предусматривает подключение специализированных внешних антенн через разъем SMA для расширения функциональных возможностей и повышения дальности обнаружения.
Технические характеристики
- Наименование: Многофункциональный комплекс “Перехват 2.0”
- Производитель: АО “НПП”
- Диапазон рабочих частот: 50-6000 МГц
- Тип устройства: Портативный комплекс на базе SDR
- Минимальный радиус обнаружения: 500 метров
- Масса: 2 кг
- Размер дисплея: 7 дюймов
- Защита дисплея: Бронестекло
- Время автономной работы: 3,5 часа
- Тип аккумулятора: Li-Pol
- Емкость аккумулятора: 15000 мАч
- Время зарядки аккумулятора: 2 часа
- Интерфейс зарядки: USB Type-C
- Возможность зарядки сторонних устройств: Да, USB Type-A
- Антенна в комплекте: Вивальди
- Тип кабеля антенны: RG-174 или аналог
- Длина кабеля антенны: 15 см
- Подключение внешней антенны: SMA гнездо
- Поддерживаемые протоколы обнаружения: DJI Ocusync, Autel, LoRa, CF/ELRS
- Цикл сканирования при перехвате видео: 20 секунд
- Программное обеспечение: Русифицированное
- Возможность интеграции в стационарную инфраструктуру: Есть
- Поддержка работы от внешнего источника питания: Имеется
Комплектация
- Многофункциональный комплекс "Перехват 2.0"
- Антенна Вивальди с кабелем RG-174 длиной 15 см
- Кабель питания/зарядки USB Type-C
- Руководство пользователя
- Кейс для транспортировки
- Набор крепежных элементов
