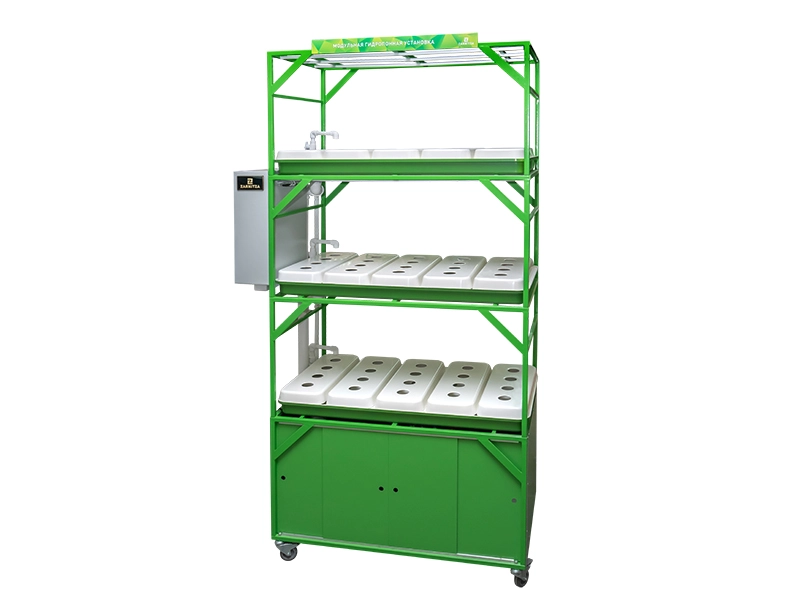

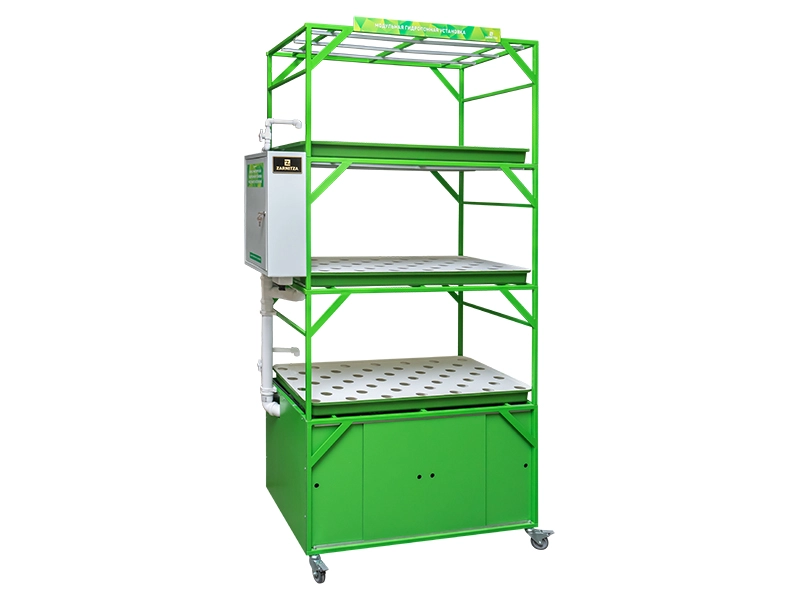

Вертикальная гидропонная ферма

Каркас вертикальной фермы модульного исполнения предназначен для выращивания салатов и зеленных культур, а также для учебно-демонстрационных целей. В установке реализован принцип периодического затопления посадочных ярусов.

Установка представляет собой легкосборную безболтовую стеллажную конструкцию. На основании каркаса расположен технический ярус, включающий в себя емкость с узлом перемешивания и подачи раствора. Технический ярус обшит листами из композитного алюминия и оборудован раздвижными дверцами.

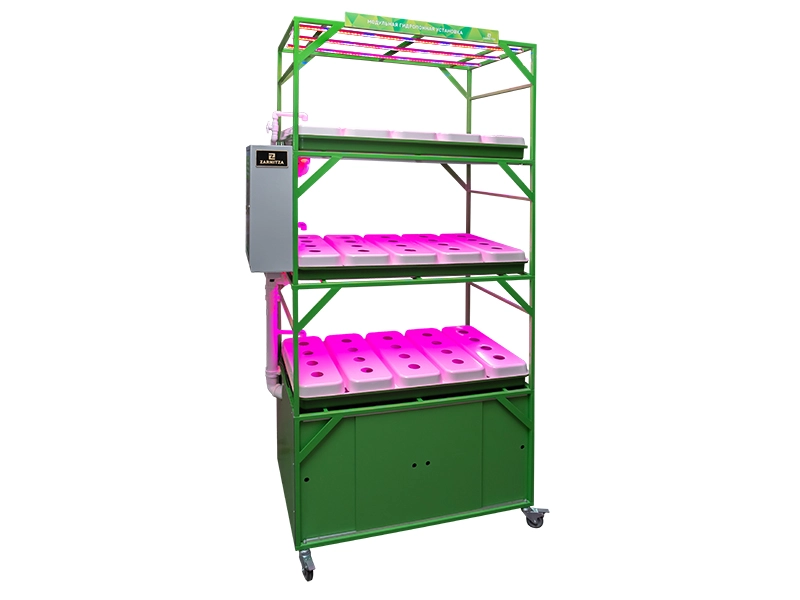

Над технической частью установки расположены ярусы, в которых размещены поддоны периодического затопления с регулируемой защитой от перелива. На поддоны устанавливаются крышки с посадочными местами для рассады. В верхние поперечины ярусов для рассады вмонтированы фитолампы пассивного охлаждения.

На среднем ярусе для рассады установлен шкаф управления установкой. Он включает в себя блок питания фитоламп и щит управления на базе микроконтроллера Raspberry Pi 3 Model B. Через сенсорный экран осуществляется настройка режима работы освещения и подачи раствора.

В каркас установки вмонтированы системы труб для подачи и слива раствора.

Для доступного демонтажа и сборки установки предусмотрены:

• фиксация систем подачи и слива раствора хомутами, обеспечивающими беспрепятственный съём труб;
• соединение проводов освещения к шкафу управления на быстросъёмных коннекторах.

Комплектация

1. Каркас установки (основание на колёсах + 4 яруса)
2. Емкость для питательного раствора 90 л
3. Насос подающий
4. Насос перемешивающий
5. Поддоны периодического затопления, оборудованный защитой от перелива и сеточным фильтром (3 шт)
6. Плоская крышка поддона для рассады (3 шт)
7. Выпуклая крышка для рассады (15 шт)
8. Фитолампы (9 шт)
9. Шкаф управления установкой
10. Гидравлическая обвязка для подачи раствора в ярусы
11. Система слива раствора

Документация

1. Паспорт изделия
2. Руководство по эксплуатации

Технические характеристики

Сталь 1.5 мм, композит алюминиевый 4 мм, АБС-пластик, полипропилен.
