Cтенд-тренажер виртуальный «Электромонтаж и наладка систем промавтоматики», ТС-ЭМиН-ПА-WSR (ПРОМЭЛЕКТРОМОДУЛЬ)

Описание

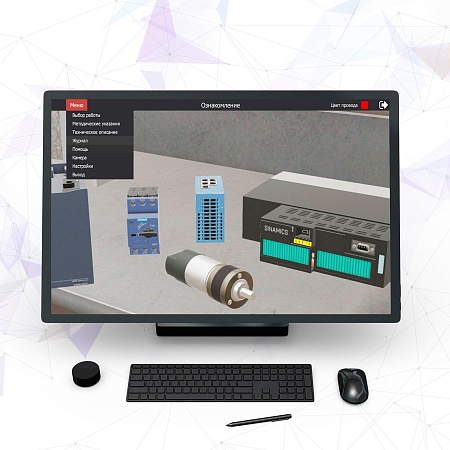

Тренажер представляет собой виртуальную модель реального помещения с установленной в ней электромонтажной кабиной для проведения конкурса профессионального мастерства по системе World Skills. Рабочее место оборудовано верстаком для проведения слесарных работ, ящиком с оборудованием и местом хранения электротехнического оборудования, которое будет использоваться при монтаже. Тренажер позволяет формировать навыки электромонтажа в промышленных и гражданских отраслях, производить поиск неисправностей и безопасно отработать этапы выполнения конкурсного задания Программное обеспечение стенд-тренажер виртуальный "Электромонтаж и наладка систем промавтоматики", ТС-ЭМиН-ПА-WSR было разработано в среде Unity на языке С# Тренажер содержит детализированные 3D модели реального электрооборудования, по группам: автоматические выключатели; контакторы; реле; кнопки; индикаторные лампы; счетчики; программируемы логические контроллеры; программируемые реле; шкафы монтажные; осветительные устройства; системы для прокладки кабелей; электродвигатели. Программное обеспечение тренажера позволяет: выполнять осмотр виртуального помещения; выводить проектную документацию по выбранному заданию; наносить разметку на плоскости стен и дверец шкафов; выбирать и устанавливать элементы на плоскости и на другие элементы, с привязкой к нанесенным линиям и точкам разметки; выбирать тип провода и его сечение; выполнять ручную трассировку проводов (кабелей) вдоль возможных путей прокладки; проверять соответствие выполненных работ согласно проектной документации задания; взаимодействовать с активными элементами, моделировать работу собранной схемы и выводить показания на виртуальные индикаторы и приборы. Список основных режимов работы тренажера: Нанесение разметки Режим предназначен для нанесения и удаления вспомогательных линий разметки на плоскостях стен и дверец шкафов и предоставляет следующий функционал: вытягивание линий разметки из граней рабочей плоскости; автоматическая генерация точек в местах пересечения линий; рисование линий разметки между двумя вспомогательными точками; удаление вспомогательных линий. Установка элементов Режим предназначен для установки элементов на рабочих поверхностях и на других элементах и обеспечивает: выбор элемента; установку элементов на стены, DIN-рейки, кабель каналы и дверцы шкафов; привязку элементов к точкам и линиям разметки; вращение устанавливаемых элементов на 360 градусов; подсвечивание элемента при его коллизии с другими элементами. Соединение проводов Режим предназначен для сборки электрической схемы и обеспечивает: выбор типа провода и его сечение; подсветку точек подключения приборов и возможных путей прокладки провода; ручную трассировку провода (кабеля) вдоль возможных путей прокладки. Взаимодействие с элементами Режим предназначен для проверки работоспособности собранной схемы, подачи питания и отработки режимов работы. Активные элементы могут быть включены, выключены, переведены в другой режим. В данном режиме тренажер моделирует собранную схему и позволяет выводить показания на виртуальные индикаторы и приборы.
