Установка «Затухающие колебания» (ЭнергияЛаб)

Описание

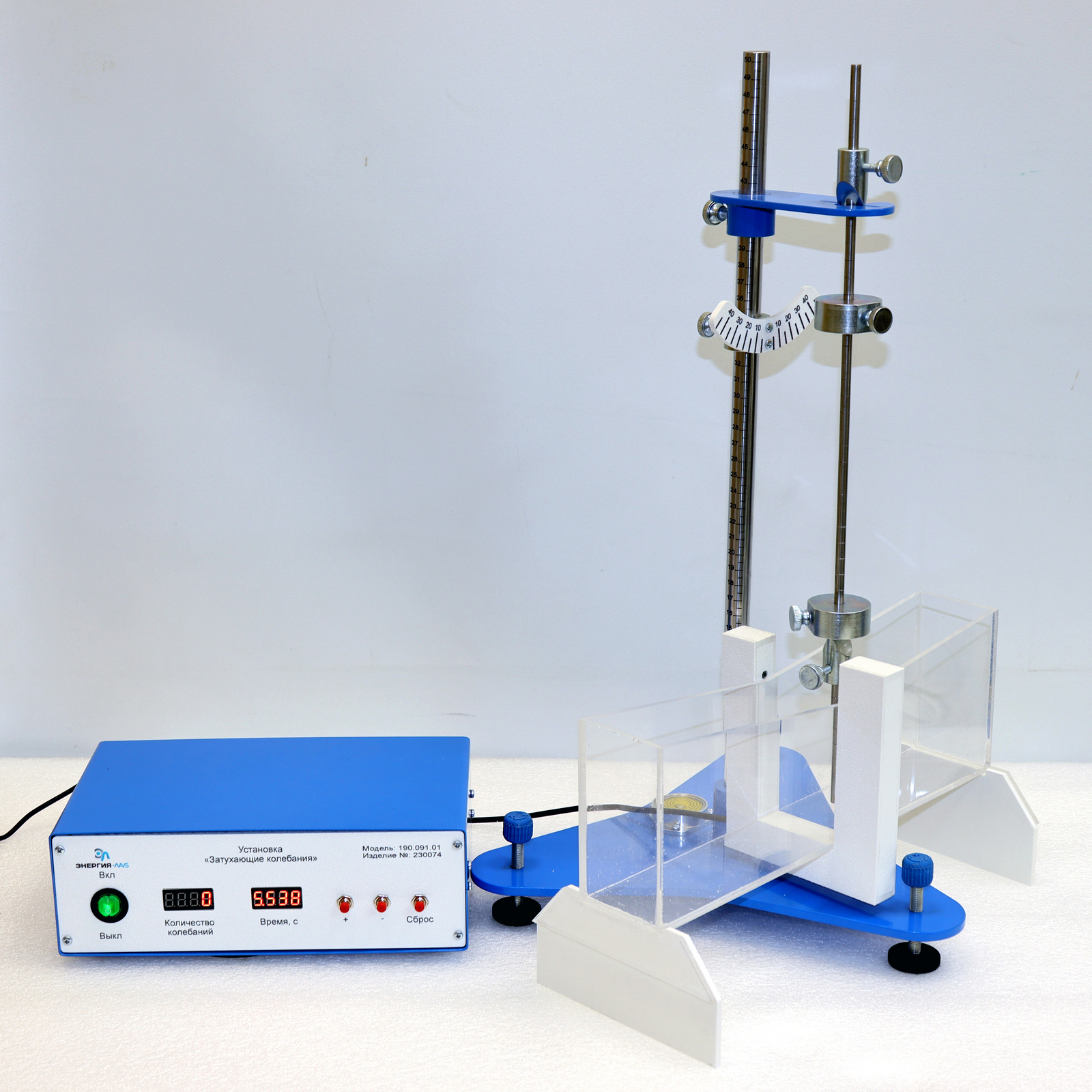

Описание товара Учебная установка предназначена для исследования на основе физического маятника гармонических колебаний, затухающих колебаний, определения декремента и логарифмического декремента затухания.Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.Установка собрана на основании, изготовленном из металла покрытого порошковой краской.Основание представляет собой массивную стальную пластину окрашенную порошковой краской с текстурой «шагрень», обеспечивающую стойкость к атмосферному воздействию к различным климатическим условиям, перепадам температур и агрессивному воздействию окружающей среды.Основание установлено на ножки изменяемой длины для регулировки положения по поплавковому уровню.Физический маятник выполнен в виде цилиндрического стержня. Две треугольные опоры-призмы и два одинаковых утяжеляющих груза могут перемещаться по длине стержня и закрепляться винтами в нужных местах. Ребро опоры-призмы является осью качания маятника. На стержне оборотного маятника выполнены кольцевые насечки, позволяющие измерять расстояние между грузами и призмами.Для исследования затухающих колебаний физического маятника установлена емкость, в которую наливается жидкость.Физический маятник устанавливается на полку с ножевыми опорами. Полка закреплена на подставке, которая, в свою очередь, установлена на вертикальной стойке. Стойка установлена на основании.В верхней части стойки установлена линейка для определения угла отклонения маятника.В средней части емкости установлена каретка для размещения оптического датчика. На каретке размещен оптический щелевой датчик, регистрирующий период колебаний маятника.Для фиксации динамичных параметров используются электронный секундомер, размещенный в блоке управления.Блок управления изготовлен из металла, покрытого порошковой краской с панелями из АБС пластика белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.Блок управления включает в себя:Измеритель количества колебаний (семисегментный индикатор).Электронный секундомер (семисегментный индикатор).Кнопки «+» и «-» для установки заданного количества колебаний.Кнопка «Сброс» для обнуления показаний.Кнопка «Вкл/Выкл» для включения/выключения питания блока управления.Физический маятник подсоединяется к блоку управления при помощи специальных разъемов.Лабораторные работы Изучение гармонических колебаний на примере движения физического маятникаИзучение затухающих колебаний на примере движения физического маятникаТехнические характеристики Лабораторных2ИсполнениеНастольное
