Стартовый набор (Основы электроники), развивающий навыки конструирования, творческое и инженерное мышление. (Эвольвектор)

Описание

Пройдя все уроки, изложенные в учебном пособии стартового набора серии конструкторов ЭВОЛЬВЕКТОР, практически каждый ребенок и взрослый человек на вопрос «проста ли электроника?» решительно ответит «да».

Конструктор является образовательным и направлен на развитие навыков детей и взрослых по работе с настоящей электроникой. В прилагаемой к конструктору брошюре последовательно рассказывается про электронику, про законы физики, которые лежат в основе ее функционирования, рассматриваются электронные компоненты и особенности их использования в электронных цепях. Материал написан простым языком с использованием метода аналогий при объяснении электрических явлений, лежащих в основе современной электроники. Течение тока в цепях сравнивается с течением жидкости, а напряжение с давлением в трубе, которые интуитивно понимает, пожалуй, каждый человек без исключения. Уроки из учебного пособия, как строго укладывается в школьный курс физики, так и существенным образом расширяет его для ребенка.

Разбираться в электронике действительно просто, когда обладаешь достаточным количеством информации. Это сможет доказать даже ребенок старше 12 лет, на которого ориентирован данный набор. Ведь, в конструкторе помимо книжки, направленной на формирование понимания что такое электроника и из чего она состоит, присутствуют электронные компоненты и инструменты для проведения всего цикла увлекательных и полностью безопасных экспериментов, предусмотренных в рамках учебного курса. Ничто так не способствует усвоению теории, как подтверждающая ее практическая часть.

В учебном пособии стартового набора доступны первые 14 уроков с экспериментами из общего учебного курса:

Урок №1. Основные понятия электричества.

Напряжение, сопротивление, мощность, сила тока, закон Ома.

Урок №2. Светодиод.

Особенности применения и подключения

Урок №3. Тактовая кнопка.

Использование в электрической цепи

Урок №4. Работа с мультиметром.

Методика измерения электрических характеристик

Урок №5. Переменное сопротивление.

Реостат и потенциометр, их назначение и применение.

Урок №6. Транзисторы.

Описание и разновидности. Построение цепи на основе биполярного транзистора

Урок №7. Последовательное соединение проводников.

Характеристики и особенности. Расчет электрической цепи.

Урок №8. Терморезистор и фоторезистор.

Описание и особенности использования.

Урок №9. Делитель напряжения.

Принцип деления напряжения. Расчет параметров цепи.

Урок №10. Вольт-амперная характеристика.

Определение и функциональное предназначение.

Урок №11. RGB-светодиод.

Особенности подключения полноцветного светодиода.

Урок №12. Параллельное соединение проводников.

Урок №13. Конденсатор.

Разновидности, характеристики и применение.

Урок №14. Однопереходный транзистор.

Принцип работы и практическое использование в схемах.

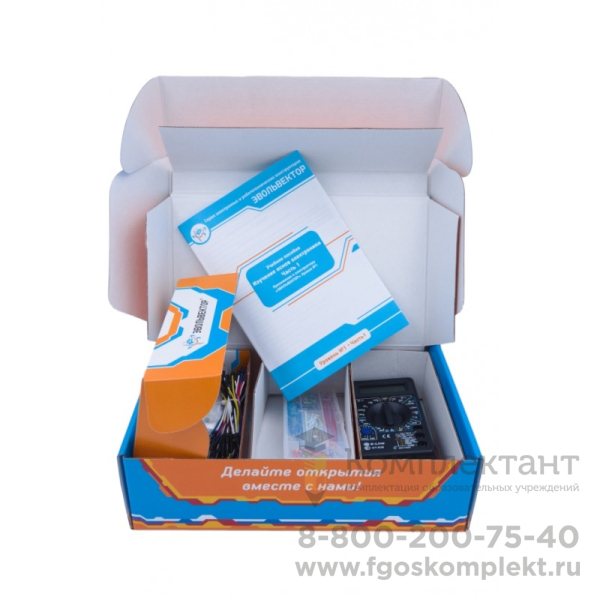

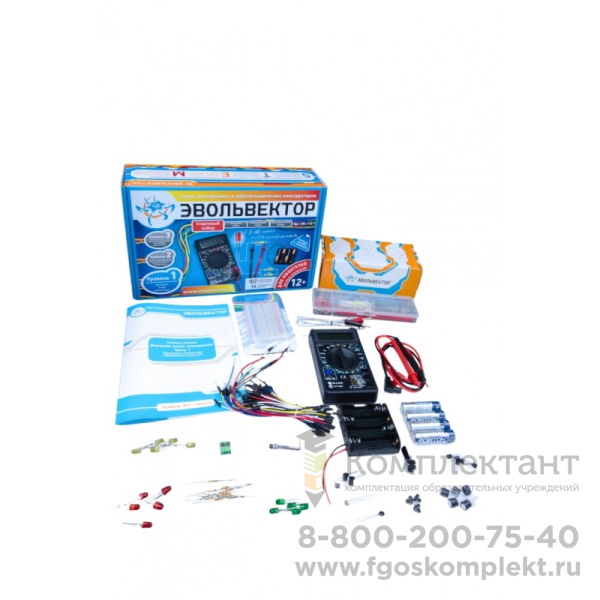

Состав набора:

1.

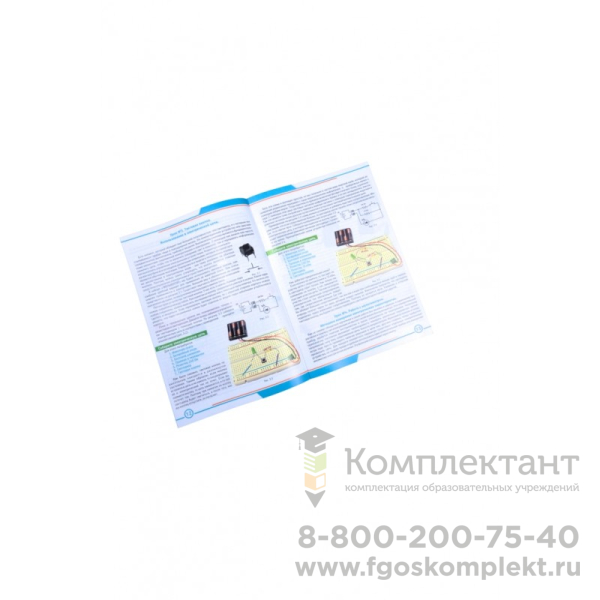

Учебное пособие по основам электроники

2.

Светодиоды

- Красный - 5 шт.- Желтый - 5 шт.- Зеленый - 5 шт.

3.

Резисторы

- 120 Ом - 10 шт.- 240 Ом - 10 шт.- 1 кОм - 10 шт.- 10 кОм - 10 шт.- 100 кОм - 10 шт.

4.

​Тактовые кнопки

5.

Биполярный транзисторn-p-n типа

6.

Переменный резистор (потенциометр)

7.

Фоторезистор VT93N1

8.

Набор перемычек для макетной платы

9.

Болтовой клеммник

10.

Макетная плата 82х53

11.

Соединительные провода "папа-папа"

12.

Батарейный отсек на 4 батарейки АА

13.

Мультиметр цифровой

14.

Электролитические конденсаторы

- 1мкФ - 5 шт.- 47 мкФ - 5 шт.- 4,7 мкФ - 5 шт.- 100 мкФ - 5 шт.- 220 мкФ - 5 шт.

15.

Термистор 10 кОм

16.

RGB светодиод

17.

Биполярный транзисторp-n-p типа

18.

Батарейки АА

Конструктор красочно, привлекательно, оформлен и станет желанным подарком для каждого любителя техники и электроники.

Размер коробки: 28,5х18,5х8 см Вес: 0,9 кг.
