Робототехнический комплекс НАУРОБО «Автоматический дозатор» (Научные развлечения)

Описание

Описание

— Основное общее (5 — 9 класс)

— Среднее общее (10 и 11 классы)

— Дополнительное образование

Рекомендуемый возраст: от 14 лет

Рекомендуемое количество на кабинет: 1 штука

Программное обеспечение для проведения экспериментов: «НауРеактор». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №23885 от 06.09.2024

Компьютер в комплект поставки не входит!

Предназначение Робототехнический комплекс предназначен для смешивания жидкостей в заданных пропорциях. Робототехнический комплекс представляет собой установку для проведения химических синтезов в контролируемых условиях.

Области знаний и применение — Дополнительное образование — Проектная и метапредметная деятельность (химия, физика, информатика, робототехника)

Чему научится ребенок Робототехнический комплекс предназначен для школьников и студентов, уже имеющих базовые знания по химии и робототехнике и направлен на формирование у них: — Навыков управления химическими процессами — Понимания принципов построения систем с обратной связью и использованию обратной связи в управлении — Умений разработки алгоритмов автоматизированного управления химическими синтезами с использованием циклов обратной связи — Навыков калибровки датчиков, используемых при исследовании химических процессов и проведения синтезов — Знаний процессов, происходящих в водных растворах (в первую очередь кислотно-основных и окислительно-восстановительным) — Понимания количественных параметров указанных процессов — Навыков программирования на диалекте языка Си в среде Arduino IDE

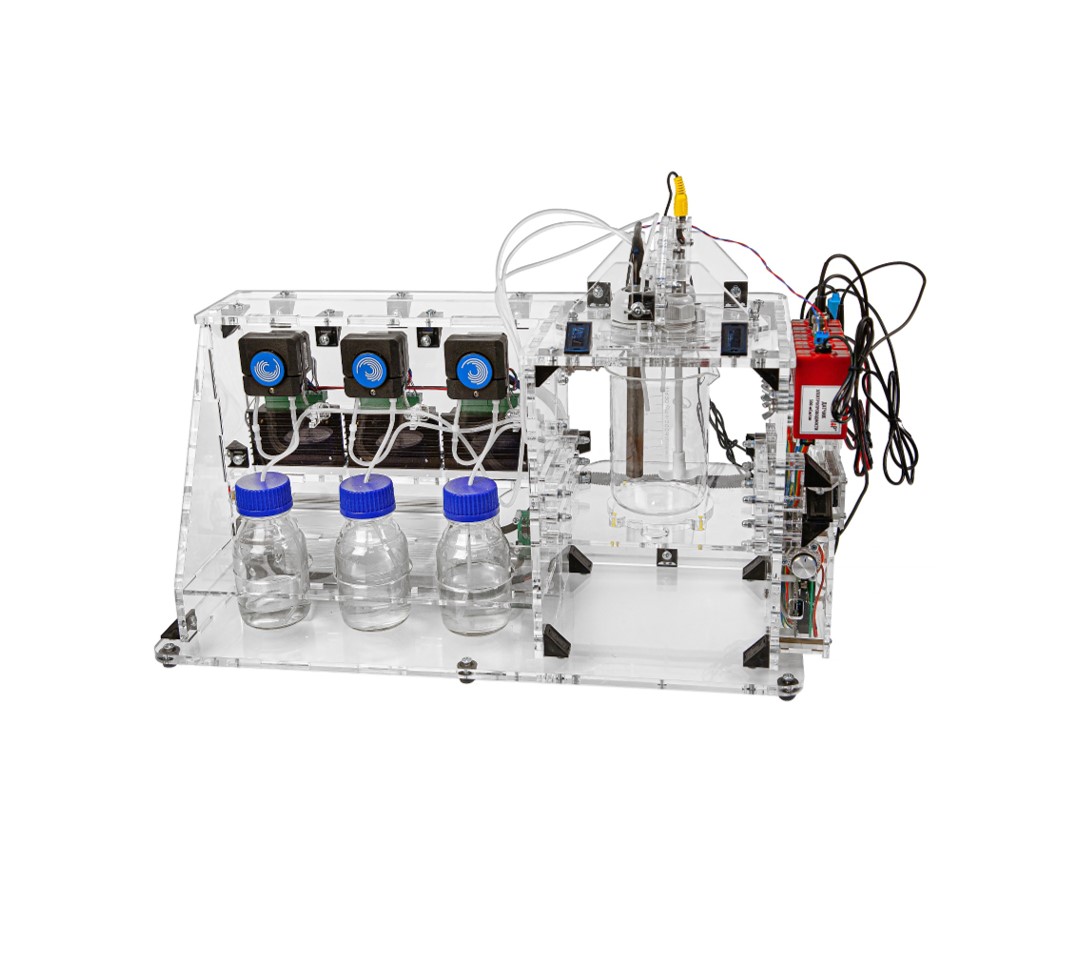

Способ работы Робототехнический комплекс оснащен роботизированной системой управления и контроля протекания химических реакций. Робототехнический комплекс используется с компьютером. Робототехнический комплекс представляет собой настольную установку с несколькими отсеками: — Отсеком для смешиваемых реагентов — Коммутационным отсеком — Отсеком протекания химической реакции

Робототехнический комплекс позволяет проводить синтезы в реакционной емкости с раствором объёмом в диапазоне от 300 мл до 600 мл.

Состав:

— Коммутационный отсек — Отсек для смешиваемых реагентов — Отсек протекания химической реакции — Корпус робототехнического комплекса из прорачного пластика — Цифровой датчик температуры химический (диапазон измерений от -40 градусов Цельсия до не менее +180 градусов Цельсия) — Цифровой датчик pH (диапазон измерений от 0 ед.pH до 14 ед.pH) — Цифровой датчик электропроводности (от 0 мСм/см до 250 мСм/см) — Цифровой датчик редокс-потенциала (диапазон измеряемых напряжений от -2 Вольт до +2 Вольт) — Управляющая плата — Дисплей — Методическое обеспечение на русском языке — Программный модуль — Система хранения

Программное обеспечение Программное обеспечение для полуавтоматической работы позволяет задавать значения управляемых параметров вручную, а также видеть значения управляющих параметров в зависимости от времени или от управляемых параметров. Также программное обеспечение позволяет сохранять все значения параметров, заданных или измеренных в ходе процесса. Программное обеспечение имеет режим для проведения автоматической работы, который позволяет: — Удерживать значение температуры в заданном диапазоне или изменять его по заданной программе в зависимости от значения управляющих параметров — Дозировать реагенты до достижения определённого значения управляющих параметров или определённой скорости изменения значения управляющих параметров или для удержания значения управляющих параметров в определённых пределах.

Методическое обеспечение Методическое обеспечение содержит описание автоматического дозатора, программного модуля, а также учебные эксперименты, учебные синтезы, исследовательские и проектные работы.
