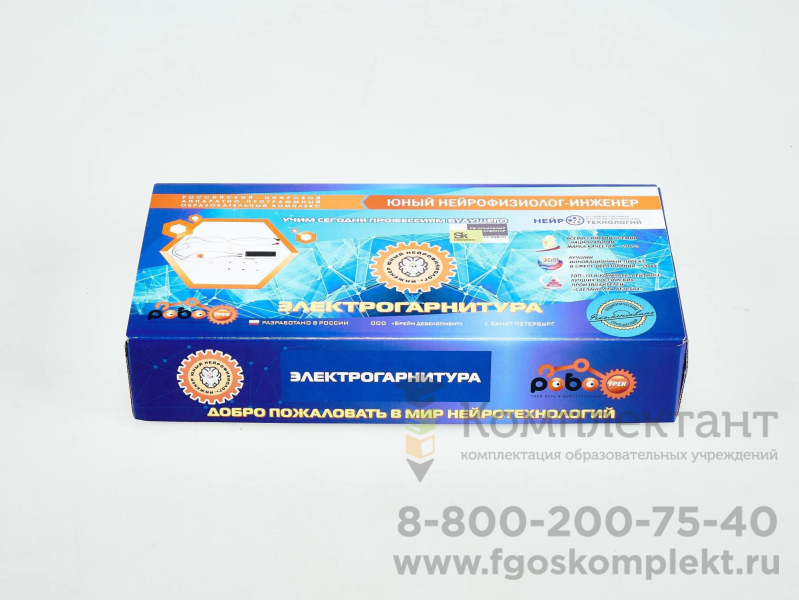

Цифровой образовательный аппаратно-программный комплекс «Юный нейрофизиолог-инженер» ЭЛЕКТРОГАРНИТУРА от 12 лет (Роботрек)

Описание

Электронный блок Электрогарнитуры.

Одноразовые электроды для измерения сигналов ЭКГ и ЭМГ- 50 штук.

Touch Proof кабель для подключения электродов к Электронному блоку Электрогарнитуры -3 шт.

miniUSB- USB для подключения Электронного блока Электрогарнитуры к компьютеру -1 шт.

Система крепления Электронного блока Электрогарнитуры к руке.

Электронный блок Электрогарнитуры предназначен для регистрации, обработки и передачи ЭКГ, ЭМГ, ФПГ или сигналов, полученных на их основе, на ПК или устройство, заменяющее его.

Электронный блок Электрогарнитуры (ЭБЭ) должен удовлетворять техническим характеристикам:

Место фиксации ЭБЭ на теле пользователя плечо или предплечье, в зависимости от проводимых экспериментов.

Время непрерывной работы ЭБЭ в монорежимах ЭКГ или ЭМГ или ФПГ не менее 90 мин.

Способ зарядки источника питания ЭБЭ –проводной.

Интерфейс взаимодействия ЭБЭ с внешними устройствами - проводной

Тип подключения электродов регистрации ЭМГ к ЭБЭ - проводной

Оптический сенсор блока ФПГ встроенный в ЭБЭ.

Тип подключения электродов регистрации ЭКГ к ЭБЭ - проводной.

Модуль ЭБЭ помещен в пластиковый корпус.

Электрокардиографический блок

Электромиографический блок

Фотоплетизмографический блок

Электрокардиографический блок ЭБЭ:

Тип контакта ''кожа-электрод''

Диапазон измерения сопротивления контакта ''кожа-электрод'' (импедансометр) 0,02 … 2,0 Мом

Число ЭКГ-каналов 1 шт.

Число RLD-каналов 1 шт.

Регистрируемый диапазон амплитуды входного ЭКГ-сигнала в max полосе не менее ±0,1…10,0 мВп-п

Собственный амплитудный шум канала усиления, приведенный ко входу в min полосе не более ±0,015мВп-п

Диапазон отображаемой ЧСС от не менее 40 до не более 200 уд. Мин.

Точность измерения ЧСС не более ±1 % от среднего

Разрядность АЦП (эффективная, без шума) не менее 18 бит (110 дБ)

Частота выборок АЦП не менее 150 Гц

Электромиографический блок ЭБЭ

Число ЭМГ-каналов 1 шт.

Коэффициент ослабления синфазного сигнала не менее 90 дБ

Регистрируемый диапазон амплитуды входного ЭМГ-сигнала в max полосе не менее ±0,1…5,0 мВп-п

Разрядность АЦП (эффективная, без шума) не менее16 бит (98 дБ)

Частота выборок АЦП не менее 1500 Гц

Тип датчика оптический

Число ФПГ- 1 шт.

Диапазон отображаемой ЧСС 40 …160 уд. Мин.

Кроссплатформенное, имеет возможность работать как в сетевом режиме (подключение к серверу), так и в автономном.

Программное обеспечение удовлетворяет следующим требованиям:

Введение в нейротехнологии.

Биоэлектрическая активность живых организмов.

Простые способы оценки биологической активности человека.

Физиология сердечной деятельности.

Электрофизиологическая активность сердца.

Как снимать ЭКГ. Наложение электродов.

Иннервация и мышечная деятельность.

Понятие биологической обратной связи (БОС). Регуляция функциональным состоянием.

Группа профессий, ориентированных на использование нейротехнологий, на примере специальности «нейротехнолог» и др.

Возможность управления биосигналами как контроллером Трекдуино, так и любыми Ардуино подобными контроллерами.
