Лабораторная установка «Исследование выходного каскада радиопередатчика» (ЭнергияЛаб)

Описание

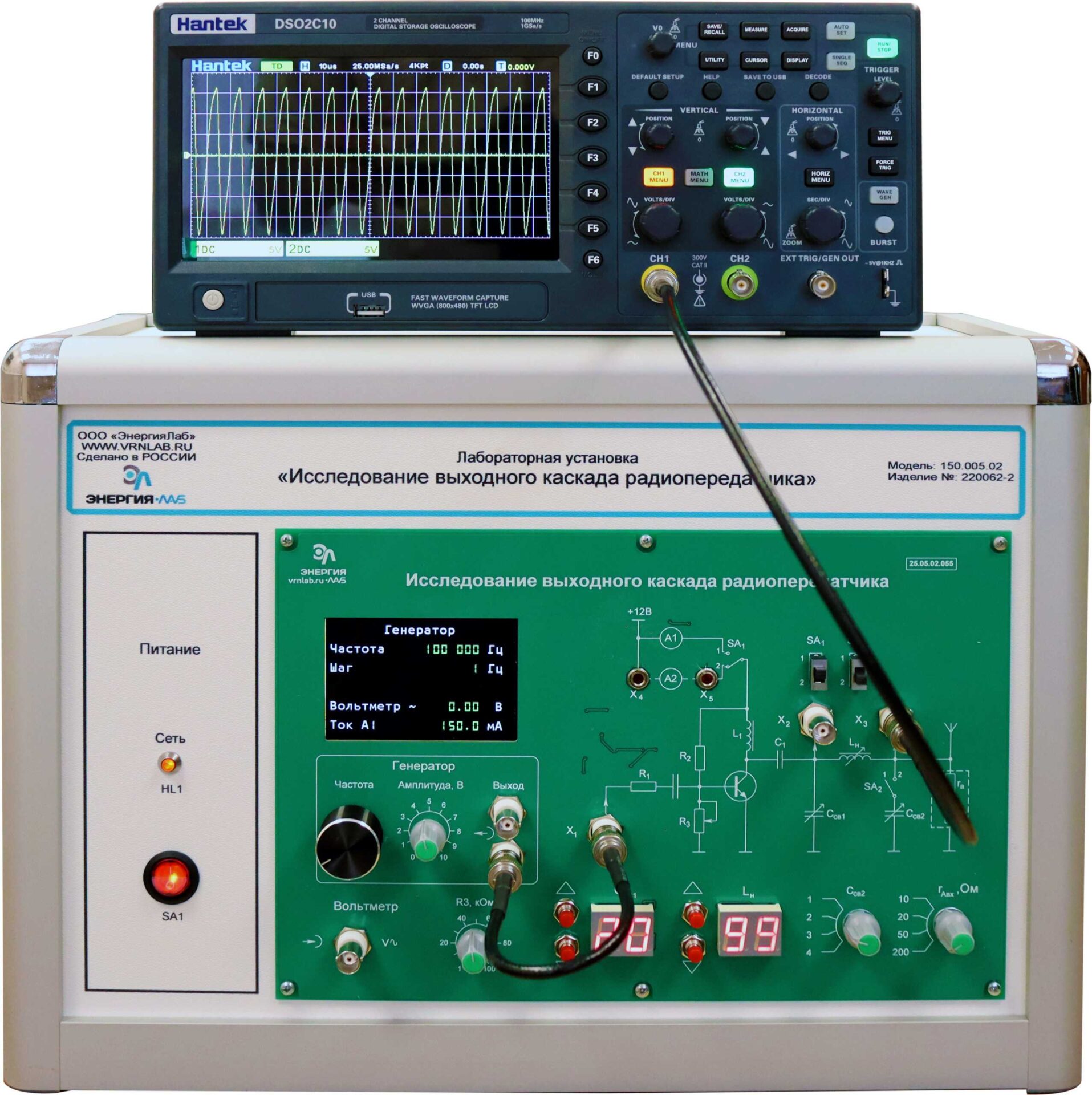

Описание товара Лабораторная установка формирует одно рабочее место и обеспечивает проведение экспериментов по изучению принципов согласования выходного каскада передатчика с антенной, исследованию регулировочных и нагрузочных характеристик выходного каскада при различных способах подключения антенны.Тематический моноблок состоит из:поле с нанесенной принципиальной схемой выходного каскада передатчика, выполненного на биполярном транзисторе по схеме с общим эмиттером, эквивалент антенны, П-контур с дискретно-изменяемыми номиналами элементов;генератор;встроенный амперметр постоянного тока;встроенный источник питания;ЖК-дисплей для отображения различных параметров (например, частоты сигнала).Лабораторные работы Исследование схемы последовательного питания антенныИсследование нагрузочных характеристик выходного каскада при последовательном питании антенныИсследование настроечных характеристик выходного каскадаИсследование амплитудно-частотной характеристики каскада передатчикаИсследование схемы параллельного питания антенныИсследование нагрузочных характеристик выходного каскада при параллельном питании антенныИсследование настроечных характеристик выходного каскадаИсследование амплитудно-частотной характеристики каскада передатчикаКомплект поставки Лабораторная установка «Исследование выходного каскада радиопередатчика»Мультиметр.Комплект соединительных проводов.Осциллограф.Электронный носитель с методическими материалами в электронном виде. Лабораторная установка комплектуется методическим руководством, включающим теоретическую и экспериментальную часть (порядок выполнения лабораторных работ).Технические характеристики Лабораторных6
