Стенд-планшет «Трансмиссия танка Т72» (Учтех-Профи)

Описание

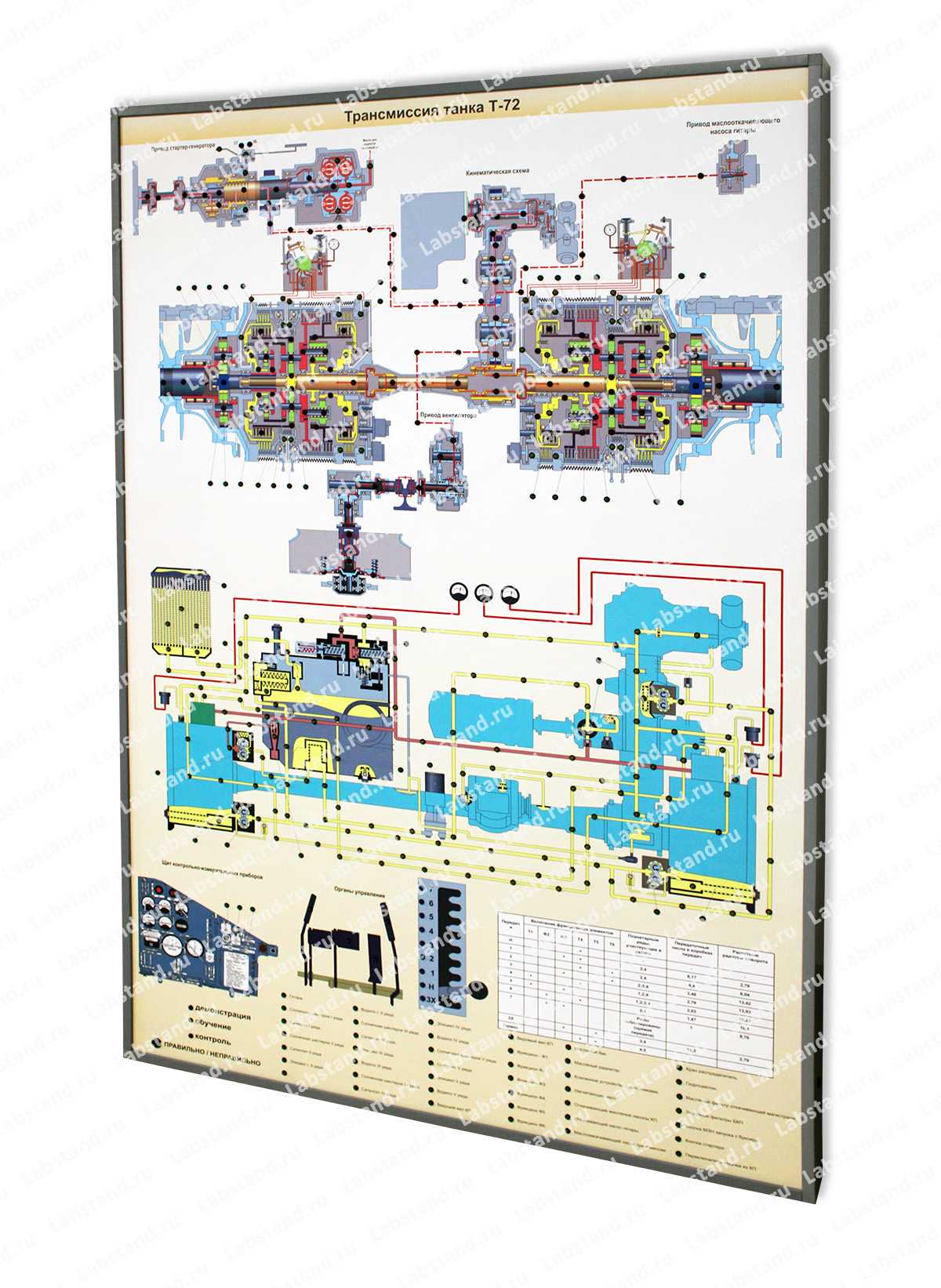

ОписаниеВ комплект поставки светодинамический стенд « Трансмиссия танка Т72» входят:1. Светодинамический стенд «Трансмиссия танка Т72»- 1шт.2. Паспорт – 1 шт.3. Инструкция по эксплуатации – 1 шт.1. Основные характеристики комплекса:Электропитание изделия должно осуществляться от 2 х фазной сети напряжением 220 В и частотой 50Гц.Мощность, потребляемая изделием от сети, не должна превышать 0,75 кВт.Габаритные размеры не более, мм 1500 x 90 x 1000.Масса изделия не более 30 кг.2. Конструктивное исполнение:Стенд представляет собой каркас из ПВХ с цветным изображением на передней панели, нанесенным на полимерную пленку. Передняя панель выполнена из ДВП.Стенд представляет собой изображение, содержащее кинематическую схему трансмиссии и гидравлическую схему системы управления и смазки. Основные потоки мощности в трансмиссии и гидравлической системе управления и смазки имеют световую индикацию, управляемую встроенным контроллером. На стенде приводиться экспликация основных элементов трансмиссии и гидравлической системы управления и смазки со световой индикацией.Контроллер при управлении световой индикацией обеспечивает демонстрацию потоков мощности в трансмиссии и заполнение гидравлических линией системы управления и смазки, а также бустеров планетарной коробки передач при прямолинейном движении на всех передачах прямого и заднего хода, потоки мощности в трансмиссии и заполнение гидравлических линией системы управления и смазки, а также бустеров планетарной коробки передач при движении на повороте, а также работу системы управления и смазки на режимах запуска двигателя стартер генератором и с буксира, а также при откачке масла из бортовой коробки передач. Работа контроллера должна осуществляться в двух режимах: обучения и контроля.Для управления режимами работы контролера используется магнитная указка с магниточувствительными сенсорами, включающая индикацию элементов трансмиссии, системы управления и гидромагистралей. 3. Перечень оборудования:Комплектность оборудования представлена в таблице 1Таблица 1№п/п Наименование Количество, шт.1 Светодинамический стенд «Трансмиссия танка Т72» 12 Паспорт 13 Инструкция по эксплуатации 14 Методические указания 14. Основное оборудование стенда:Стенд-планшет с изображением трансмиссии Т72 – 1 шт.;Электронно-логическое устройство – 1 шт.;Сенсоры – 1 комплект;Светодиодная индикация элементов трансмиссии, гидромагистралей и электроцепей – 1 шт.;Магнитная указка – 1 шт.;5. Информационно-измерительная система:Информационно-измерительная система стенда позволяет регистрировать на режиме контроля количество правильных ответов.6. Стенд обеспечивает выполнение следующего перечня выполняемых работ:1. Изучение конструкции трансмиссии танка2. Изучение конструкции системы управления и смазки танка.3. Рабочий процесс трансмиссии танка на различных передачах при прямолинейном движении4. Рабочий процесс трансмиссии танка на различных передачах при движении в повороте5. Рабочий процесс системы управления и смазки6. Кинематический анализ трансмиссии танка7. Силовой анализ трансмиссии танка8. Энергетический анализ трансмиссии танка
