Учебный макет «Устройство и принцип работы автомата перекоса вертолета» (ЭнергияЛаб)

Описание

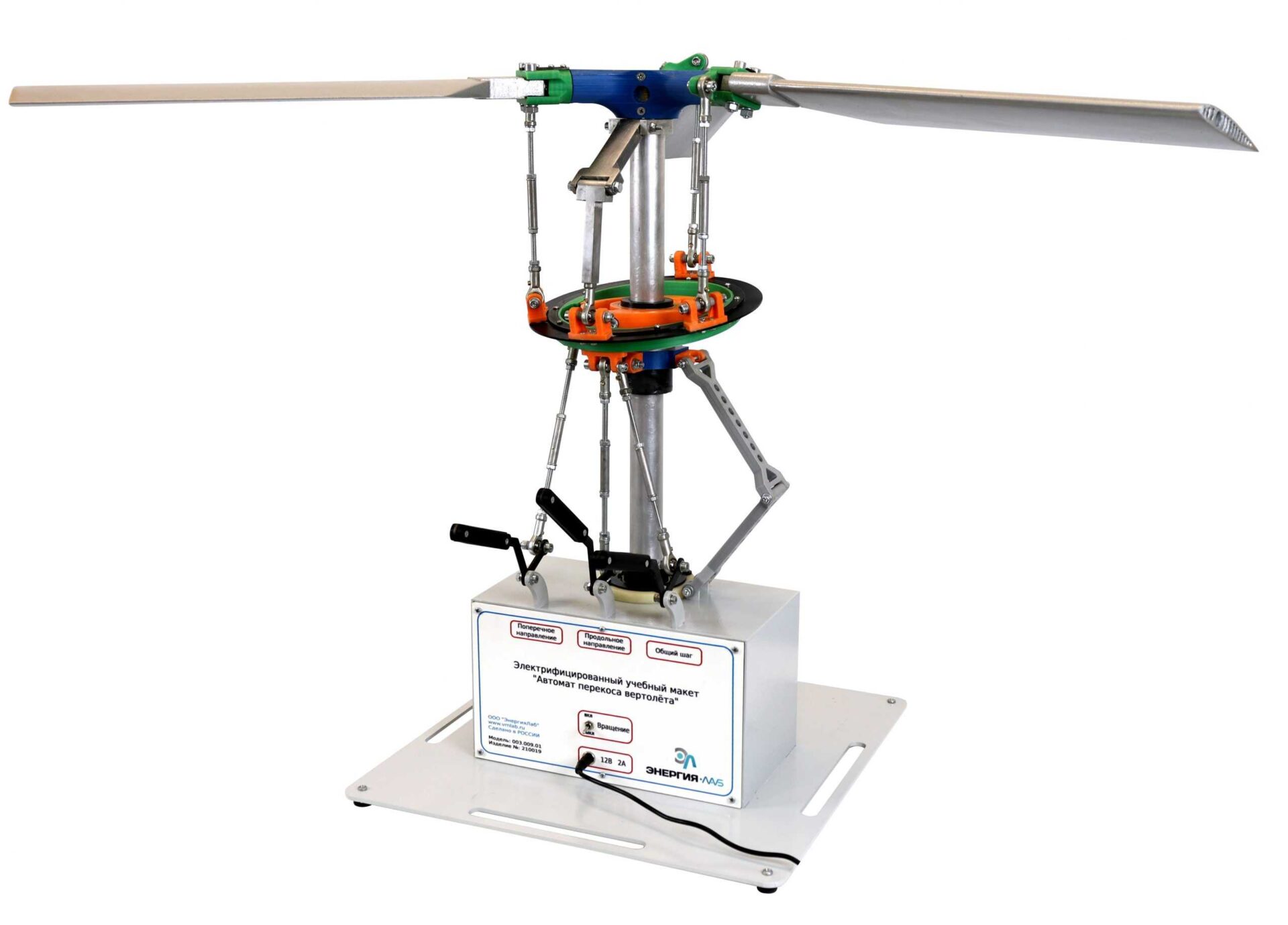

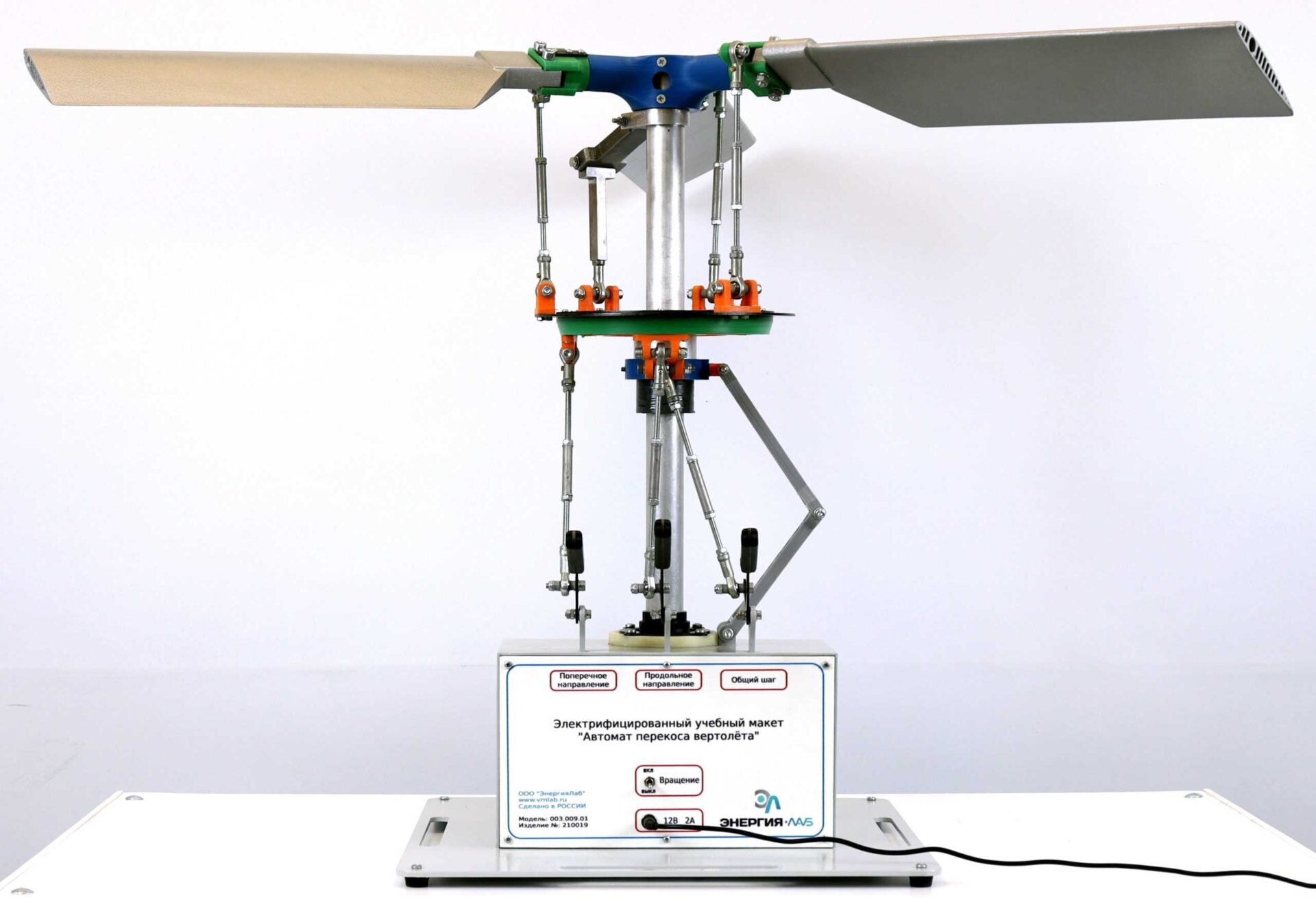

Описание товара Предназначен для изучения кинематической и конструктивно - силовой схем взаимосвязи составных частей автомата перекоса несущего винта вертолета, а также наглядной демонстрации принципа его функционирования.Макет представляет собой трехлопастную конструкцию несущего винта вертолета, выполненную по схеме Б.Н. Юрьева, с подробной масштабной реализацией механизма автомата перекоса и механизма управления углом установки (общим шагом) лопастей.Управление тягами автомата перекоса ручное и выполняется воздействием на специальные рычаги.В макете отображены все основные компоненты: тяги, рычаг качалки поперечного управления, рычаг качалки продольного управления, рычаг управления общим шагом, ползун, внутреннее кольцо кардана, наружное кольцо кардана, поводок, тяги поворота лопастей, тарелка, лопасти винта.Комплект поставки Учебный макет «Устройство и принцип работы автомата перекоса вертолета»Паспорт.Мультимедийная методика.Методические указания.Техническое описание оборудования.Краткие теоретические сведения.Технические характеристики Диапазон рабочих температур, ˚С +10…+35Влажность, % 75Габаритные размеры, ммдлина (по фронту) 1000ширина (ортогонально фронту) 1000высота 700Масса, кг 15Количество человек, которое одновременно и активно может работать на комплекте 2
