Учебный стенд «Система канализации многоквартирного дома» (ЭнергияЛаб)

Описание

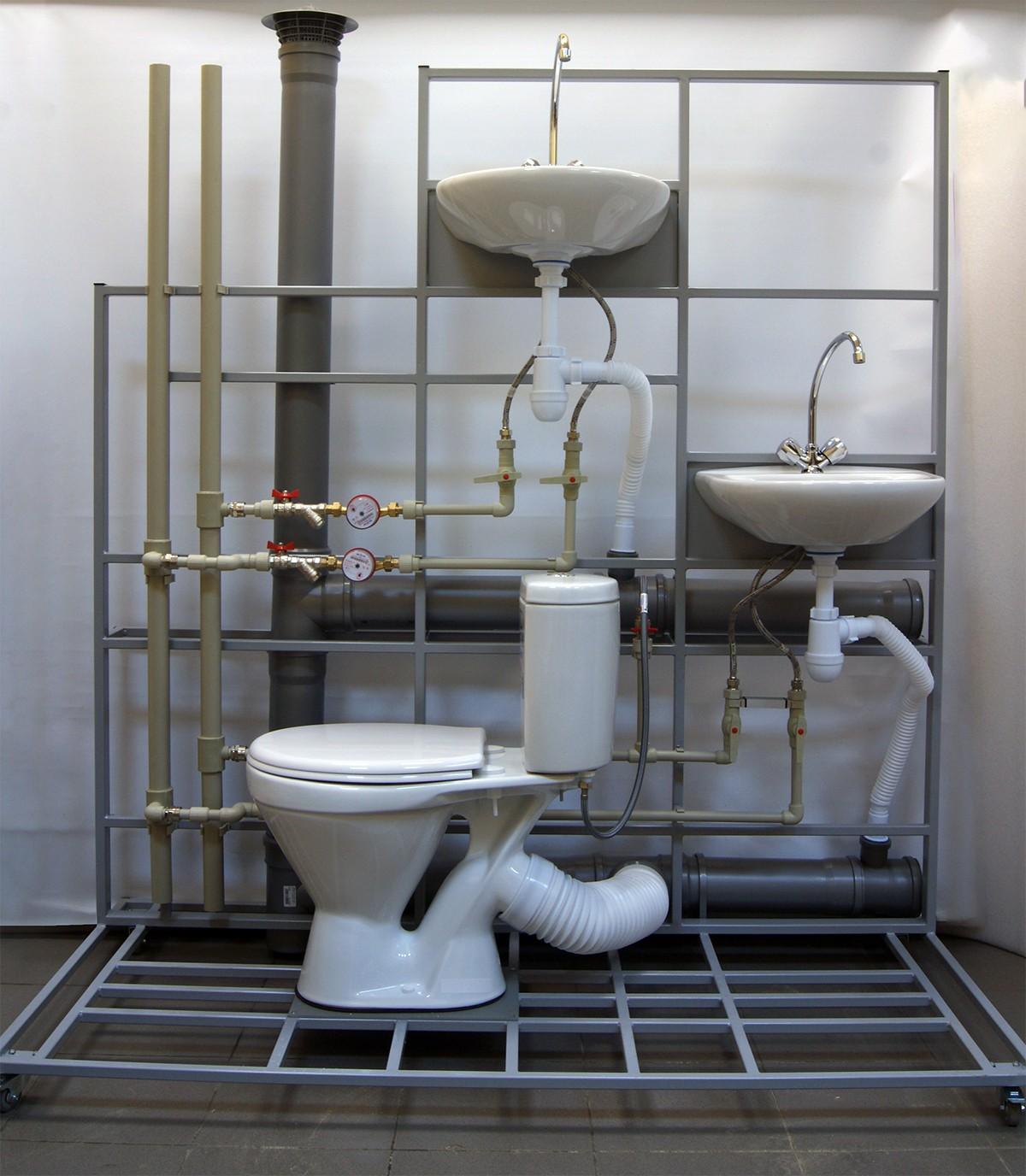

Описание товара Учебный стенд «Система канализации многоквартирного дома» предназначен для лабораторно-практических занятий в средних специальных и высших учебных заведениях для студентов обучающихся по направлению гидравлика, водоснабжение и водоотведение. Выполнение лабораторных работ способствует лучшему усвоению теоритического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач Внешний вид стенда представляет собой рамное основание, выполненное из стального профиля, для удобного перемещения и фиксации стенда, рама установлена на колесные опоры с тормозами. На раме смонтирована система канализации и водоснабжения первого и второго этажа. Система водоснабжения представлена двумя стояками выполненными из полипропиленового трубопровода. От стояков идут подводы к унитазу, умывальнику со смесителем первого и второго этажа. На подводе установлены датчики расхода, фильтр грубой очистки, а также запорная арматура. От сантехнического оборудования также идут отводы в канализационный стояк, выпаленный из полипропиленового трубопровода. Состав стенда. Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется следующее исследуемое оборудование: умывальник со смесителем (первого и второго этажа) – 2 шт; унитаз – 1 шт; канализационный стояк; флюгарка – 1 шт; стояк системы водоснабжения; крыльчатые счётчики воды – 2шт, соединения, дюйм – ½; шаровой кран, шт – 3 шт, диаметр соединения, мм – 15; сетчатый фильтр, шт – 2, диаметр резьбы, дюйм –½; повороты, соединительные тройники. В нижней части рамы смонтирован монтажный стол, размер столешницы 1680х750 мм. Для выполнения практических работ в комплект со стендом также входят: трубопроводы металлопластиковые, диаметром ½ дюйм – 3 м; канализационная труба– 3 м; комплект запорной арматуры; комплект фитингов. Комплектность: Учебный стенд - 1 шт Диск с методическими материалами – 1шт Руководство по эксплуатации – 1 шт. Паспорт – 1 шт Технические характеристики: Габаритные размеры стенда (ДхШхВ): 1680х800х1800мм.
