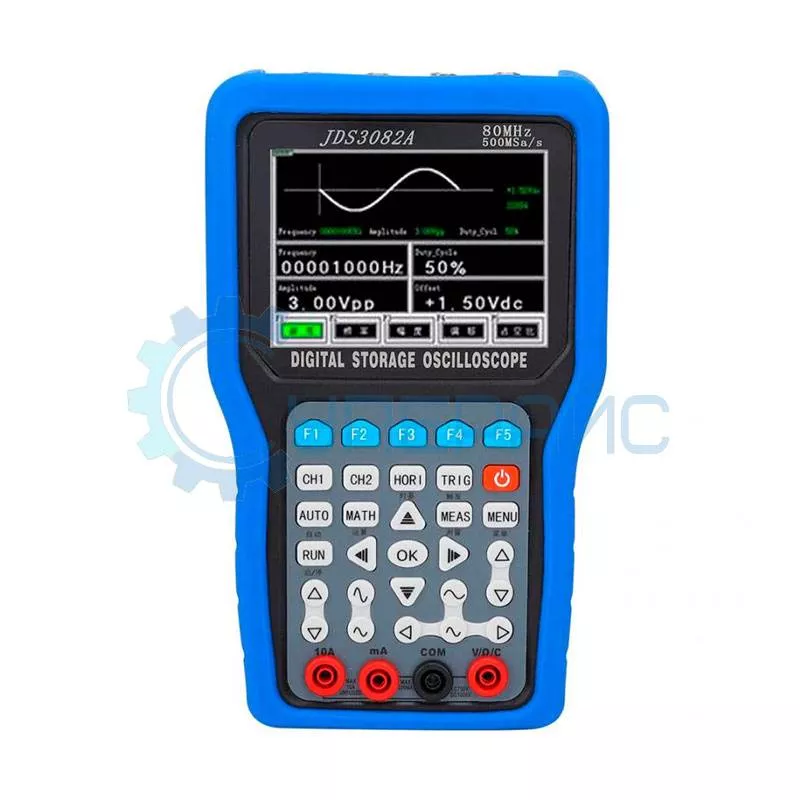

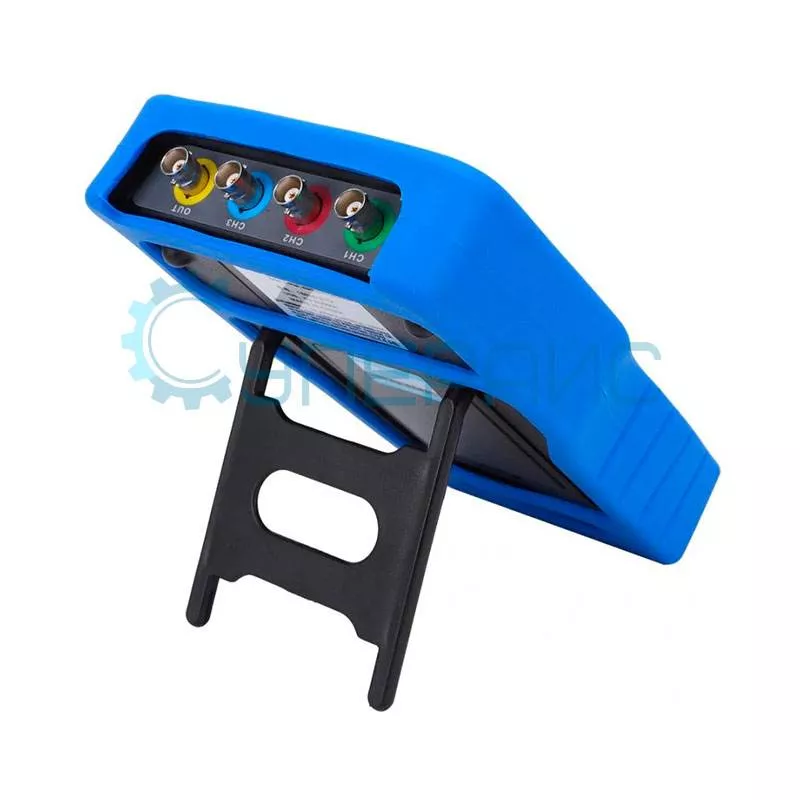

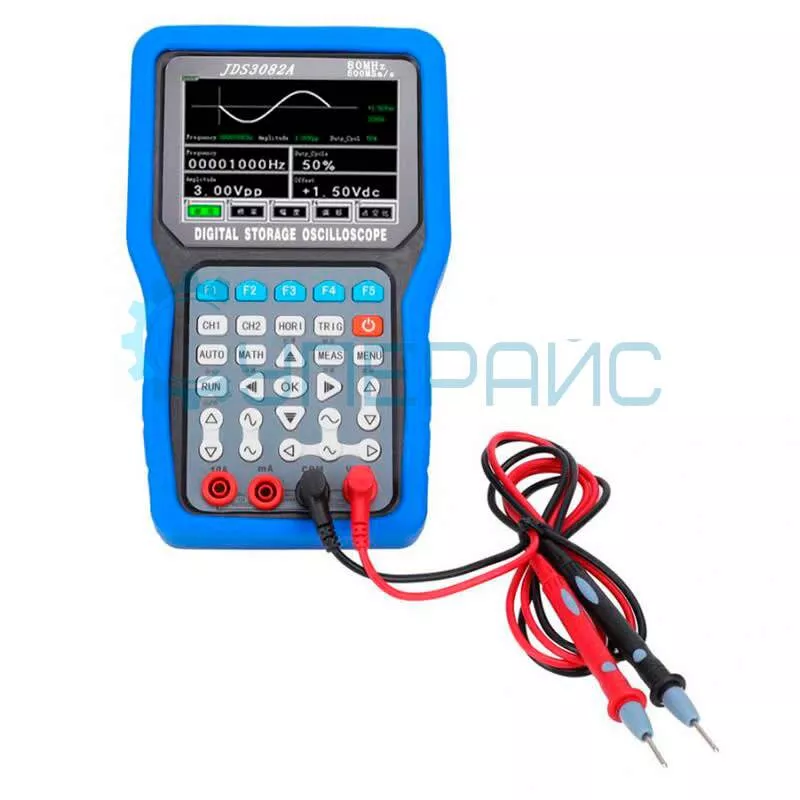

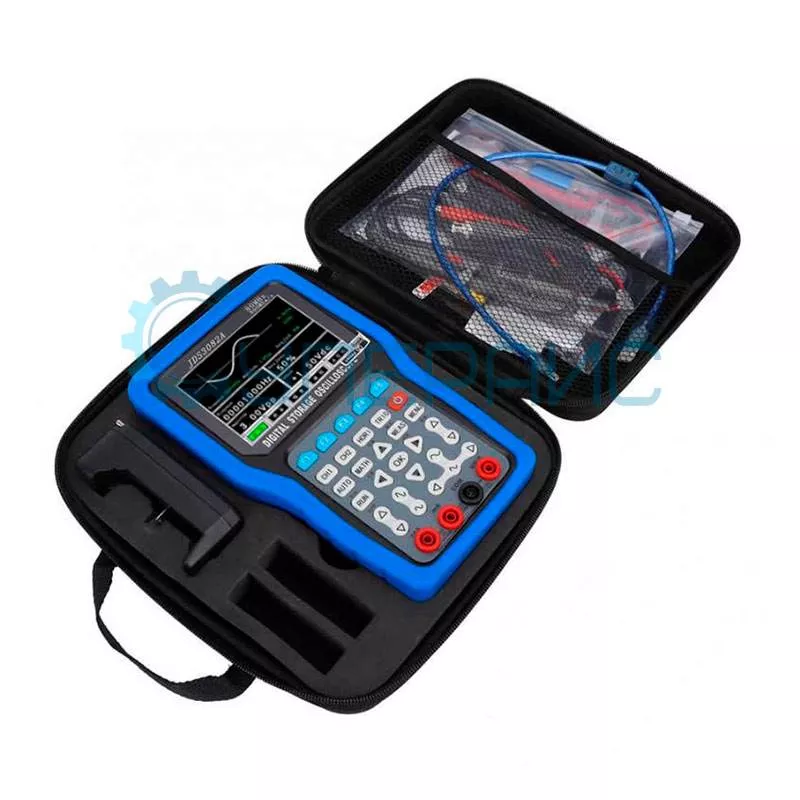

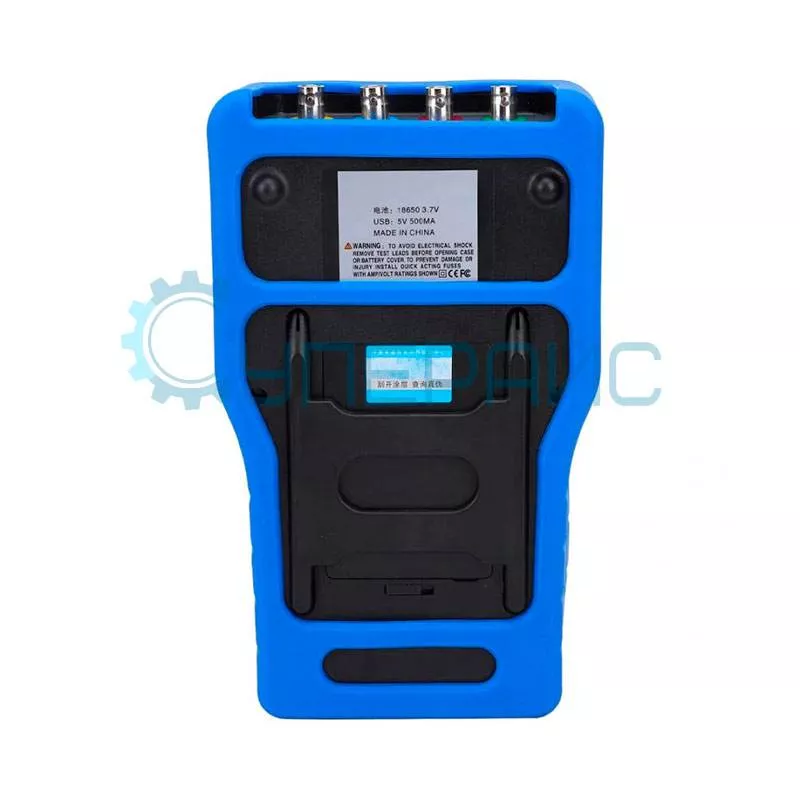

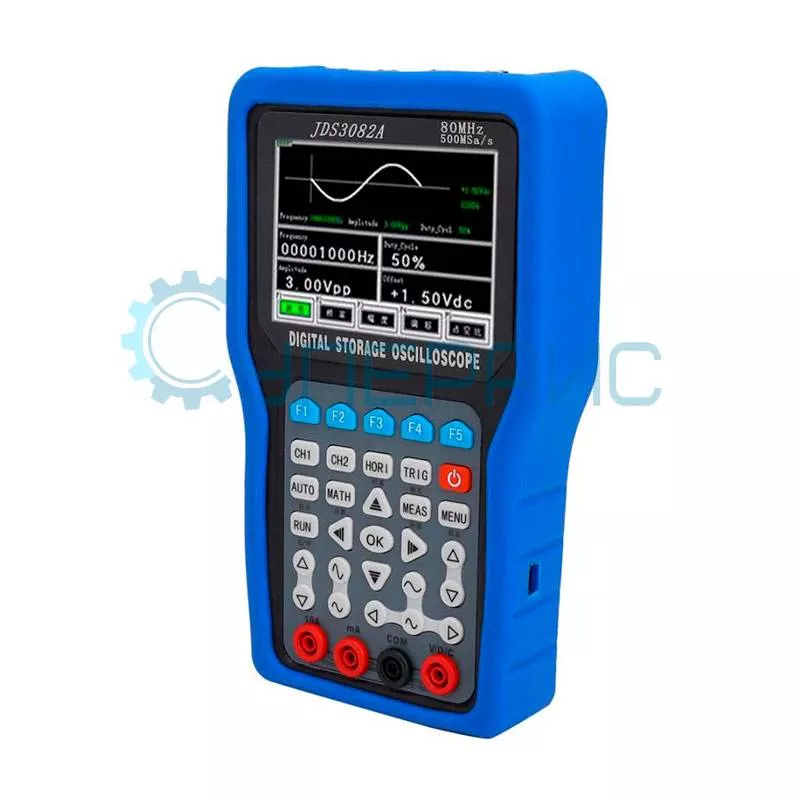

Портативный двухканальный осциллограф JINHAN JDS3082A (Джинхан)

Описание

Технические характеристики JINHAN JDS3082А Количество каналов 2 Полоса пропускания 80 МГц Частота дискретизации 500 МВыб/с Глубина записи 16 Кб Входные параметры Развязка входа DC, AC Входной импеданс 1 МОм ± 2%, 20 ± 5 пФ Установка коэффициента затухания датчика 1 Х, 10 Х, 100 Х Максимальное входное напряжение 40 В (1 X), 400 В (10 Х), 4000 В (100 Х) Горизонтальная система Чувствительность 10 нс - 50 мс 1, 2, 5 шаг 100 мс - 5 с Вертикальная система Входной диапазон 10 мВ - 5 В (1 Х) 100 мВ - 50 В (10 Х) 1 В - 500 В (100 Х) Вертикальное разрешение 8 бит Система синхронизации Режимы синхронизации автоматический, нормальный, однократный Режим триггера по фронту (спадающему / ниспадающему) Система измерения Автоматические измерения пиковое значение, рабочий цикл, частота, период, максимум, минимум, среднее значение, среднеквадратичное значение (поддержка 50 Гц - 60 МГц) Курсорные измерения поддержка курсоров времени и напряжения Режим отображения Y-T, X-Y Мультиметр Полная шкала 6000 отсчетов Напряжение постоянного тока 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В, 1000 В Напряжение переменного тока 60,00 мВ, 600,0 мВ, 6,000 В, 60,00 В, 600,0 В, 750 В Постоянный и переменный ток 60,00 мА / 600,0 мА 6,000 А / 10,00 А Сопротивление 600,0 Ом, 6,000 кОм, 60,00 кОм, 600,0 кОм, 6,000 МОм, 60,00 МОм Емкость 40,00 нФ, 400,0 нФ, 4,000 мкФ, 40,00 мкФ, 400,0 мкФ, 4000 мкФ (удерживайте 30 секунд после использования этой функции) Диод 0 - 2,0 В Обнаружение в 600 Ом обнаружения предачи, зуммер меньше 30 Генератор сигналов Частота синусоидальная (1 Гц - 20 МГц) прямоугольная волна (1 Гц - 5 МГц) треугольная волна Рабочий цикл 0 - 100% Амплитуда 100 мВ - 4 В Смещение ± (0 - 2 В) Последовательный порт Скорость передачи данных 115200 - 1200 Биты данных 8, 9 Четность бит нет, четное, нечетное Стоп бит 1, 0.5, 2, 1.5 Формат Hex 10, 16 Регистратор Временной диапазон 100 мс - 5 с Время записи запись группы сигналов каждую секунду Общие характеристики Дисплей цветной TFT-дисплей, 4.5 дюймов, 400 x 272 точек, 16 бит Интерфейс microUSB Цвет черный / голубой Материал АБС - пластик Габариты 195 х 99 х 39 мм Вес нетто 650 г Комплектация осциллограф JINHAN JDS3082А - 1 шт чехол для хранения - 1 шт щупы для осциллографа - 2 шт кабель microUSB - 1 шт зарядное устройство - 1 шт тестовые провода - 2 шт BNC-кабель - 1 комплект защитная пленка - 1 шт USB-накопитель (инструкция по эксплуатации) - 1 шт Двухканальный осциллограф JDS3082А от известного китайского производителя JINHAN Малогабаритный портативный осциллограф оснащен 16-битным цветным TFT-дисплеем в 4.5 дюймов и глубиной памяти в 16 Кб. Имеет три режима синхронизации – одиночный, нормальный и автоматический. Одиночный режим синхронизации предназначен для анализа непериодических сигналов, нормальный – для непериодических цифровых сигналов, а автоматический – для аналоговых периодических сигналов. Прибор многофункционален, так как имеет функции генератора сигналов и мультиметра. Встроенный мультиметр измеряет ток, напряжение, емкость, сопротивление, тестирует диоды и проверяет цепи; разрешение 6000 отсчетов. Генератор сигналов обладает пропускной способностью в 80 МГц и имеет 8-битное вертикальное разрешение. Поддерживает такие виды сигналов, как: синусоидальный, прямоугольный и треугольный. В комплектацию осциллографа входит:чехол для хранения - 1 штщупы для осциллографа - 2 шткабель microUSB - 1 штзарядное устройство - 1 шттестовые провода - 2 штBNC-кабель - 1 комплект защитная пленка - 1 штUSB-накопитель (инструкция по эксплуатации) - 1 шт Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
