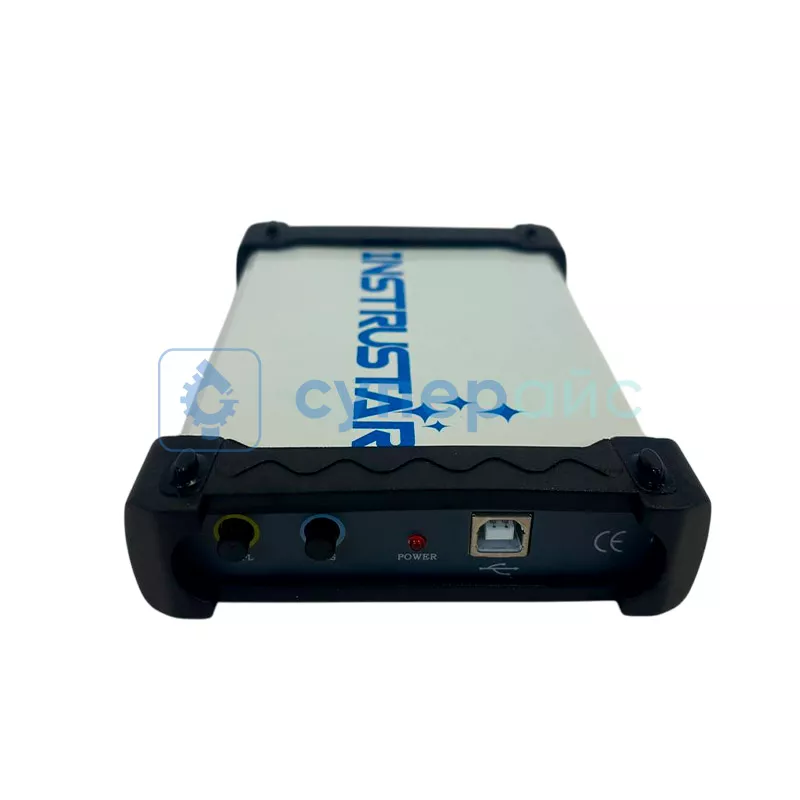

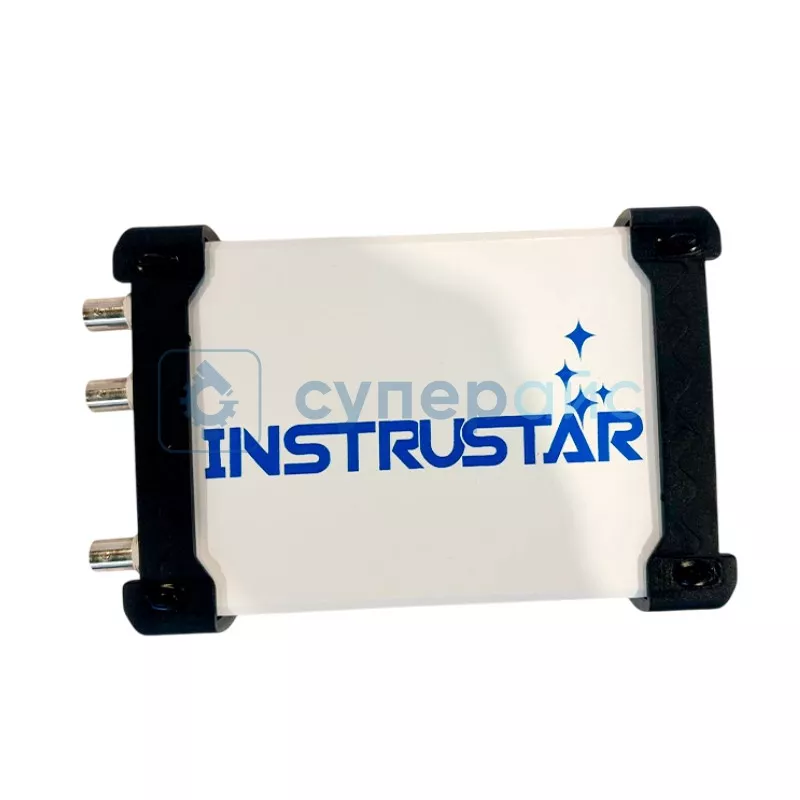

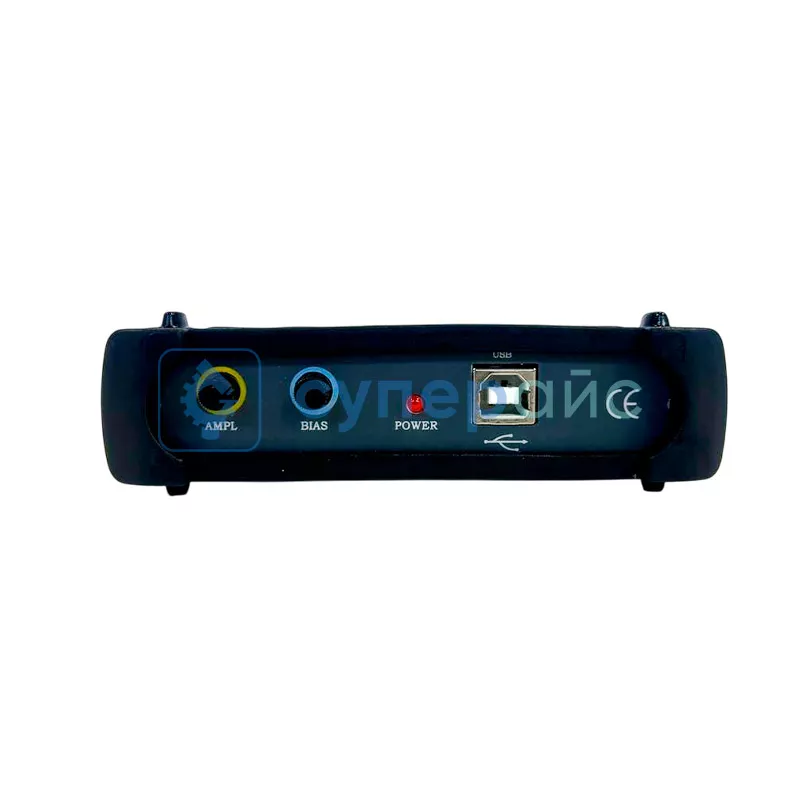

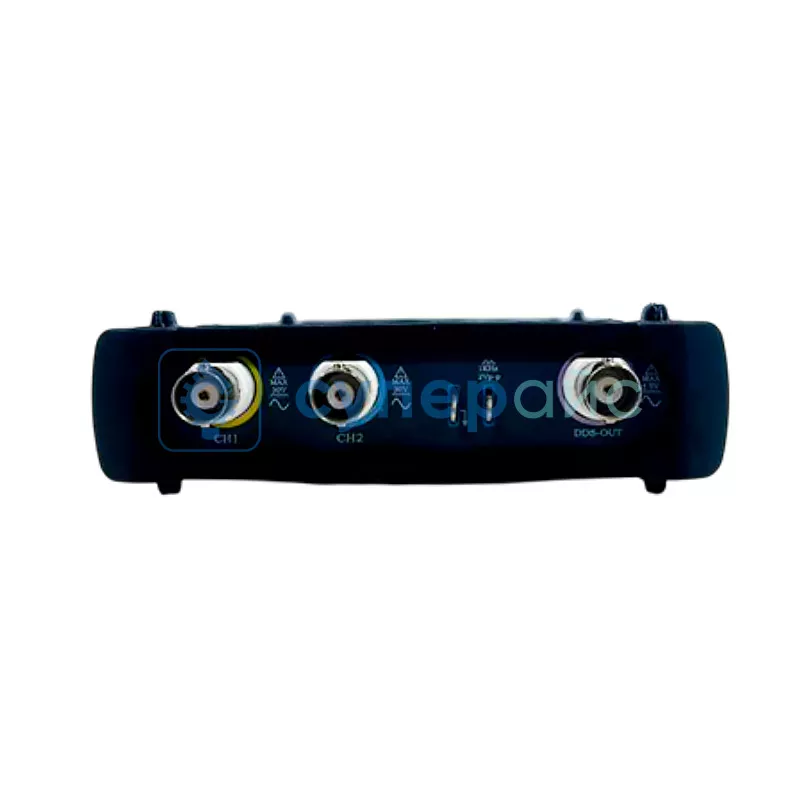

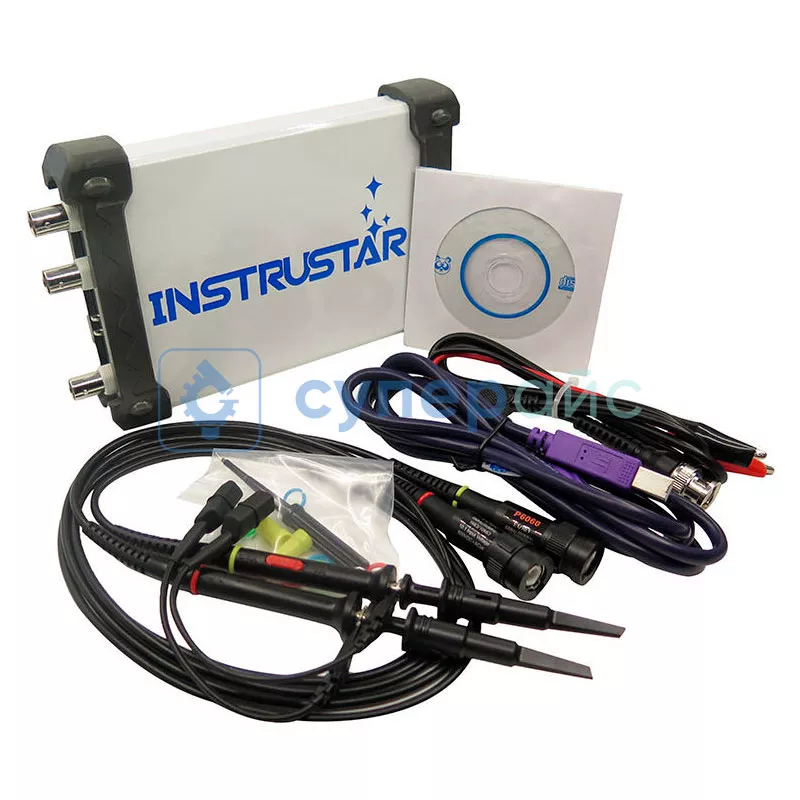

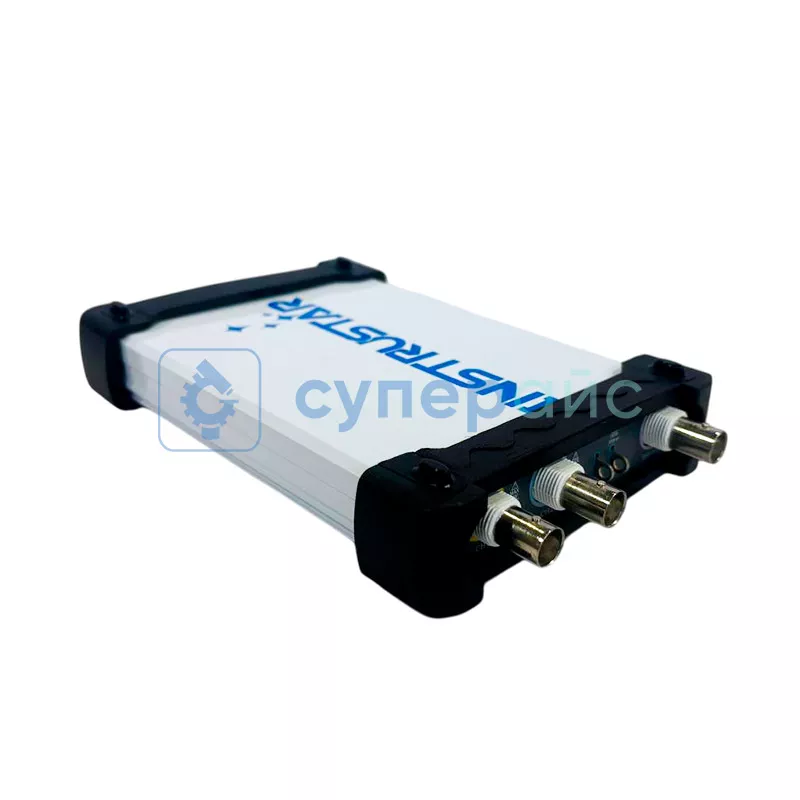

Цифровой USB осциллограф Instrustar (Инструстар) ISDS2062B (Инструстар)

Описание

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Instrustar ISDS2062B Характеристики USB осциллографа Полоса пропускания 20 МГц Количество каналов 2 Частота дискретизации 60 МВыб/с Входные характеристики Развязка входа DC, AC, GND Входной импеданс 1 МОм, 25 пФ Установка коэффициента затухания датчика 1 Х, 10 Х Горизонтальная система Коэффициент развёртки 10 нс / дел - 10 с / дел Погрешность временной базы ± 50 ppm Глубина памяти 256 К Вертикальная система Вертикальное разрешение 12 бит Диапазон вертикального смещения -32 В - 32 В (Х1) -320 В - 320 В (Х10) Точность усиления постоянного тока ± 3 % Математические функции сложение, вычитание, умножение Система синхронизации Источник триггера CH1, CH2 Режим триггера автоматический, нормальный, ждущий Чувствительность триггера 0,1 дел - 1 дел Режим отображения X-T, X-Y Система измерения Виды курсорных измерений вертикальный, горизонтальный, автоматический Автоматические измерения есть Форма сигнала +, -, х Анализатор спектра Количество каналов 2 Полоса пропускания 20 МГц Алгоритм преобразования FFT (18 окон), корреляция Размер окна преобразования 8-1048576 на канал Спектральные измерения гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR Фильтрация сигнала поддерживает произвольные размеры полосы пропускания, различные оконные функции (прямоугольная, Барлетта, треугольная, косинуса, Хэннинга, Барлетта-Хэннинга, Хемминга, Блэкмана, Блэкмана-Харриса, Тьюки, Наталла, окно с плоской вершиной, Бохмана, Парзена, Ланцоша, Кайзера, Гаусса, Дольфа-Чебышева), Баттерворт, Чебышев I, Чебышев II, Эллиптический DDS генератор Форма сигналов синусоидальная, прямоугольная (с коррекцией скважности), треугольная, пилообразная (вверх, вниз) Амплитуда ≥ 9 В (без нагрузки) Импеданс 200 Ом ± 10% Смещение ± 2.5 В Диапазон частот 0,1 Гц - 20 МГц (синус), 0,1 Гц - 2 МГц (другие формы) Разрешение по частоте 0,1 Гц Стабильность частоты ± 1 х 10-3 Точность частоты ± 5 х 10-3 Искажение (синус) < 0.8% (1 кГц) Скорость нарастания < 100 нс Развертка Диапазон временной развертки 0,1 - 10 с Амплитуда 0,5 В - 10 В Общие характеристики Интерфейс передачи данных USB 2.0 Программные возможности Данные формы волны могут быть выведены в EXCEL, BMP, Osc Габариты 180 мм х 140 мм х 30 мм Вес 700 г Комплектация USB осциллограф Instrustar ISDS2062B - 1 шт инструкция по эксплуатации - 1 шт диск с ПО - 1 шт USB кабель - 1 шт щупы для осциллографа - 2 шт измерительные зажимы-крокодилы - 1 комплектОсциллограф ISDS2062B компании Instrustar Instrustar ISDS2062B - это двухканальный осциллограф с высоким разрешением и частотой дискретизации, который поддерживает запись и воспроизведение сигналов. Цифровой осциллограф Instrustar ISDS2062B обладает несколькими примечательными особенностями, в том числе: Высокая пропускная способность: при полосе пропускания 20 МГц ISDS2062B может точно отображать сигналы с высокочастотными компонентами, что делает его пригодным для широкого спектра применений. Высокая частота дискретизации: при максимальной частоте дискретизации 60 МВыб/с ISDS2062B может предоставлять данные о форме сигнала с высоким разрешением, что позволяет проводить детальный анализ сигналов. Глубина памяти в 256 Кб обеспечивает достаточно места для хранения данных о форме сигнала, что позволяет записывать длинные записи сигналов для автономного анализа. Осциллограф работает в нескольких системах – вертикальной, горизонтальной, системе измерения и синхронизации. Данный измерительный прибор оснащен функциями анализатора спектра и DDS генератора, что делает Instructor ISDS2062B универсальным и практичным прибором как для начинающих, так и для профессиональных пользователей. Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
