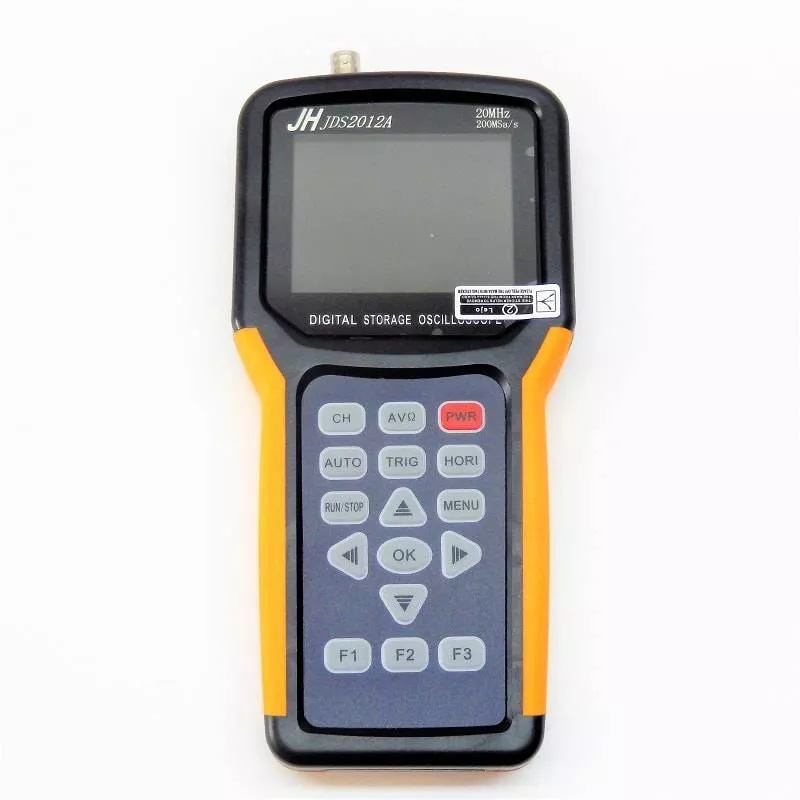

Цифровой портативный осциллограф JINHAN JDS2012A (1 канал, 20 МГц) (Джинхан)

Описание

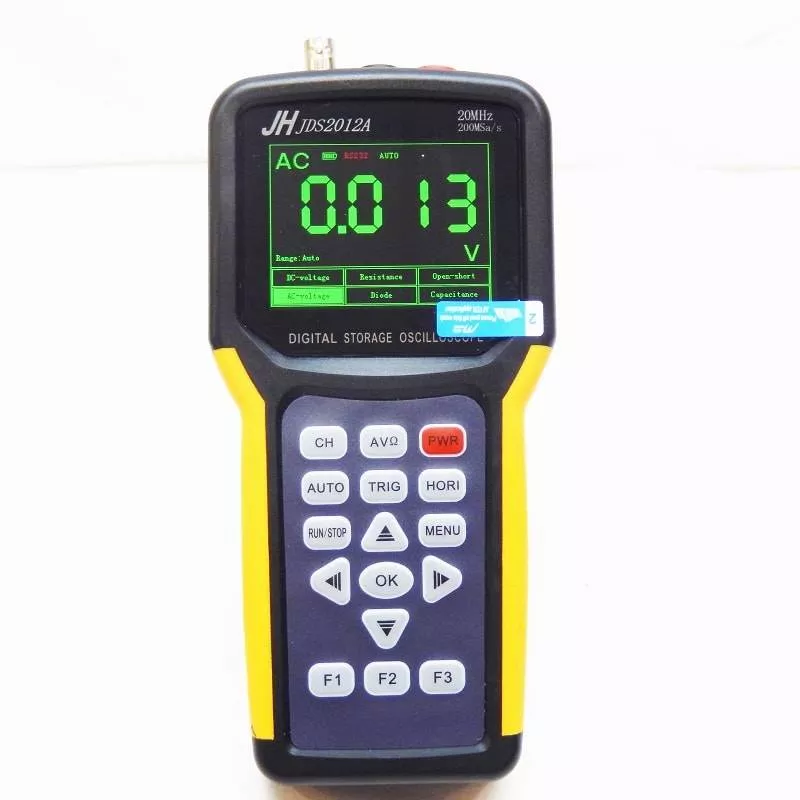

Технические характеристики JINHAN JDS2012A Тип входного напряжения AC,DC Входные каналы осциллографа 1 Оси дисплея Y-T Входной импеданс 1 МОм, 25 пФ Максимальное входное напряжение 40 В (пробник 1:1), 400 В (пробник 10:1), 2000 В (пробник 100:1) Коэф. деления (стандартных пробников) 1X,10X Коррекция по коэффициенту пробника 1X,10X,100X Система сбора сигналов Тип выборки в реальном времени, в случайном порядке Объём памяти 2 Кб Режим выборки прямая выборка, регистрация пиков Вертикальная система Входной диапазон 10 мВ-5 В X1; 100 мВ-50 В X10; 1 В-500 В х100 (1; 2,5; 5) Погрешность по вертикали ±3% Разрешение по вертикали 8 бит Пропускная способность 20 МГц Горизонтальная система Частота дискретизации 200 МВыб/с Чувствительность 10 нс/дел - 50 с/дел (1; 2,5; 5 шаг), 100 мс/дел - 5с/дел (сканирование) Система синхронизации Режимы синхронизации авто, норм., единичный захват Тип по фронту (нарастающему / ниспадающему) Автоматическое обнаружение 50 Гц - 40 МГц Система измерения Курсорные измерения ручной режим установки курсоров по времени и напряжению Измерение от пика до пика значения частоты Характеристики мультиметра Чтение 4000 граф Постоянное напряжение 400 мВ / 4,000 В / 40,00 В / 400,0 В / 1000 В Переменное напряжение 400 мВ / 4,000 В / 40,00 В / 400,0 В / 750 В Сопротивление 400,0 Ом / 4,000 кОм / 40,00 кОм / 400,0 кОм / 4,000 МОм / 40,00 МОм Ёмкость 51.20 нФ / 512.0 нФ / 5.120 мкФ / 51.20 мкФ / 100 мкФ Тест диодов 0 В-1,5 В Тестирование на проводимость звуковой сигнал при сопротивлении ниже 60 Ом Общие характеристики Экранный интерфейс русский Дисплей 3,2" TFT, подсветка LCD, 320 х 240, 16 бит Питание литиевый аккумулятор 2000 мАч (до 5-ми часов работы) Габариты 202 x 100 x 35 мм Вес 970 г Комплектация портативный цифровой осциллограф JINHAN JDS2012A –1 шт измерительные щупы – 1 шт измерительные щупы для мультиметра – 1 шт зарядное устройство – 1 шт кабель USB – 1 шт литиевый аккумулятор на 3000 мА*ч – 1 шт защитная пленка для экрана – 1 шт черная ручка – 1 шт сумка – 1 шт JINHAN JDS2012A - это одноканальный цифровой портативный осциллограф с функцией мультиметра. Прибор, с частотой дискретизации 200 МВыб/с, с полосой пропускания 20 МГц и объемом памяти 2000 точек, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов. В режиме мультиметра прибор позволяет производить прозвонку контактов и тестирование диодов, измерять емкость, сопротивление и силу тока. JINHAN JDS2012A обеспечивает высокоточный просмотр осциллограмм и позволяет хранить и печатать полученные результаты. Устройство просто в эксплуатации, имеет небольшой вес и габариты. Благодаря питанию от литиевых аккумуляторов портативный осциллограф приспособлен для работы в полевых условиях и способен обеспечивать до пяти часов автономной работы. Высокопроизводительный и удобный в обращении прибор, который подойдет как начинающим, так и профессионалам. Обратите внимание: данный осциллограф работает от одного литиевого аккумулятора. Обзорная таблица Модель JDS2012A JDS2012S JDS2023 JDS2022A JDS3034 Количество каналов 1 1 2 2 4 аналоговый аналоговый аналоговый и цифровой аналоговый аналоговый Полоса пропускания 20 МГц 25 МГц 20 МГц 20 МГц 30 МГц Частота дискретизации 200 МВыб/с 200 МВыб/с 200 МВыб/с 200 МВыб/с 250 МВыб/с Мультиметр + + - - - Генератор сигналов - - + - - Последовательный интерфейс - - - - + Регистратор - - - - + Статьи: Обзор линейки цифровых портативных осциллографов JINHAN (JDS2012A, JDS2012S, JDS2023, JDS2022A, JDS3012A, JDS3022E, JDS3022A) Сопутствующие товары: Щуп к осциллографу с делителем P6020 (1:10, 20МГц) Магазин инструментов и электронных компонентов Суперайс является основным официальным представителем компании «Hefei Jinhan Electronic Co.Ltd» в России, производителя портативных осциллографов. Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
