Комплект учебно-лабораторного оборудования "Метрология длин" (МД-СР) (Зарница)

Описание

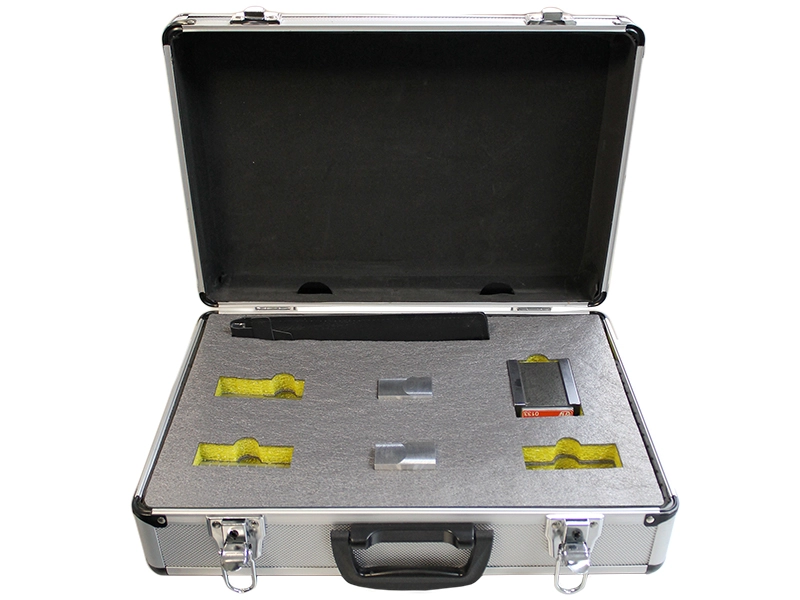

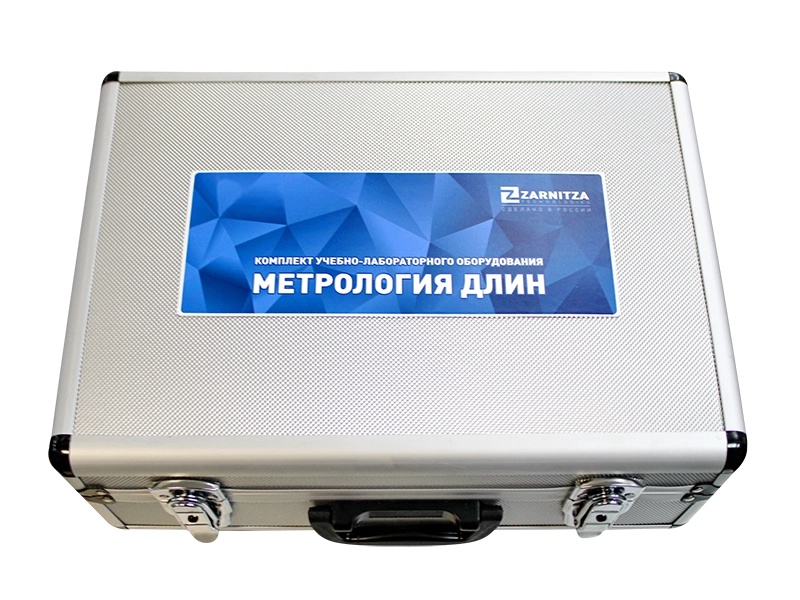

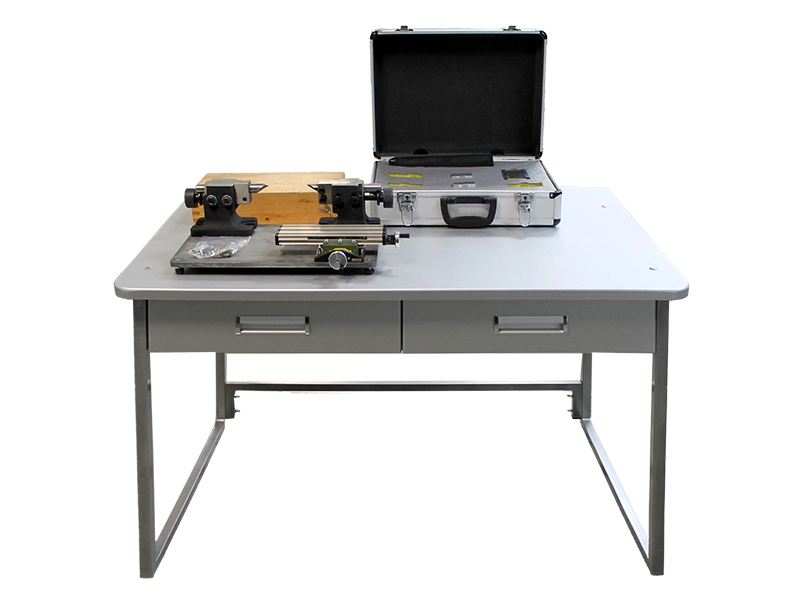

Комплект учебно-лабораторного оборудования предназначен для изучения основных методов измерения (на примере измерения линейных величин), измерения и контроля отклонений формы, расположения и комплексных отклонений, статистического контроля процессов с элементами статистического регулирования, оценки погрешности измерения с определением методической составляющей, выбора схемы измерения и исследование влияния схемы базирования на погрешность измерения. Базовая комплектация: Лабораторный стол 1 Кейс для хранения деталей 1 Координатный стол КТ70 1 Призма магнитная 1 Упор для базирования плоских образцов 2 Штангенциркуль 150 мм 1 Индикатор типа 05205 1 Штатив магнитный ШМ-IIН 1 Задняя бабка Optimum RST1 2 Станина 1 Образец цилиндрический, ступенчатый с отклонением от соосности 1 Образец цилиндрический, ступенчатый с отклонением формы типа овальности одной поверхности и типа огранки другой поверхности 1 Образец цилиндрический с 10-ю поверхностями одного номинального диаметра, изготовленный по различным квалитетам точности с различными основными отклонениями 1 Образец с двумя плоскими поверхностями, имеющими отклонение от параллельности 1 Образец с двумя плоскими поверхностями, имеющими отклонения формы типа выпуклости и вогнутости 1 Целью данного практикума является изучение и исследование методов и процессов измерений, их метрологического обеспечения, возможностей типовых технологий измерения и контроля, а также контроля линейных величин и перемещений, включая размеры, отклонения формы и расположения поверхностей типовых деталей (образцов). Комплекс может быть использован в лабораторном практикуме по дисциплинам "Метрология, взаимозаменяемость и стандартизация" и "Технология технического контроля" в высших учебных заведениях.КомплектацияЛабораторный стенд "Метрология длин".Лабораторный стол.Кейс для хранения деталей.Паспорт изделия.Руководство по эксплуатации.СоставКоординатный стол КТ70.Призма магнитная.Упор для базирования плоских образцов (2 шт.).Штангенциркуль 150 мм.Индикатор типа 05205.Штатив магнитный ШМ-IIН.Задняя бабка Optimum RST1 (2 шт.).Станина.Образец цилиндрический, ступенчатый с отклонением от соосности.Образец цилиндрический, ступенчатый с отклонением формы типа овальности одной поверхности и типа огранки другой поверхности.Образец цилиндрический с 10-ю поверхностями одного номинального диаметра, изготовленный по различным квалитетам точности с различными основными отклонениями.Образец с двумя плоскими поверхностями, имеющими отклонение от параллельности.Образец с двумя плоскими поверхностями, имеющими отклонения формы типа выпуклости и вогнутости.
