Лабораторный комплекс «Гидроэнергетика ; система турбина-генератор» ГСТГ-010-10ЛР (Учтех-Профи)

Описание

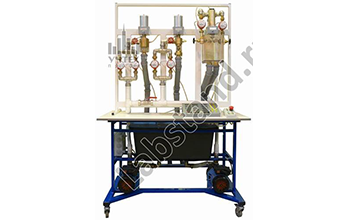

ОписаниеКомплекс предназначен для изучения процесса преобразования энергии воды в электрическую энергию. Комплекс обеспечивает проведение лабораторных работ группой из 2-3 человек. Комплекс выполнен в виде рамной конструкции, состоящей из специализированного лабораторного стола и вертикальной стойки, выполненной из метала с порошковым покрытием. В вертикальной плоскости размещены три типа гидравлических турбин: турбина Пелтона, радиально-осевая турбина и осевая турбина, панель управления, панель индикации параметров работы с модулем создания нагрузки на генераторы. Каждая турбина нагружена электрическим генератором. Генераторы однотипные и позволяют соединять их между собой по различным схемам. Модуль создания нагрузки на генераторы предусматривает различные схемы соединения нагрузки: параллельное, последовательное и смешанное. На панели индикации параметров работы установлены цифровые табло, показывающие расход воды, поступающий в каждую турбину, напор на входе в каждую турбину, напряжение и ток генератора.Информации с измерительных приборов выведена на плату АЦП для записи информации на компьютер. Комплекс снабжен ноутбуком, платой АЦП и программным обеспечением для выполнения лабораторных работ. Программа обработки данных и управления комплексом имеет интерфейс на русском языке и позволяет изучать способы автоматизированного анализа данных экспериментов.Установочная мощность комплекса 2,5 кВт. Напряжение питания — 220 В, 50Гц переменного тока. Напряжение на выходе генераторов не превышает 24 В. Габаритные размеры комплекса не превышают: длина 1200 мм, ширина 700 мм, высота 1800 мм. Емкость бака для хранения воды и питания системы не превышать 90 л.Перечень лабораторных работ:1. Изучение конструкции турбины Пелтона.2. Изучение конструкции радиально-осевой турбины.3. Изучение конструкции осевой турбины.4. Изучение конструкции генератора.5. Исследование характеристик системы турбина Пелтона – генератор – нагрузка.6. Исследование характеристик системы турбина Пелтона – генератор – нагрузка при работе с одним сопловым аппаратом7. Исследование характеристик системы радиально-осевая турбина – генератор – нагрузка8. Исследование характеристик системы осевая турбина – генератор – нагрузка.9. Изучение способов включения генераторов для повышения мощности на выходе: параллельное соединение двух генераторов.10. Изучение способов включения генераторов для повышения мощности на выходе: последовательное соединение двух генераторов.
