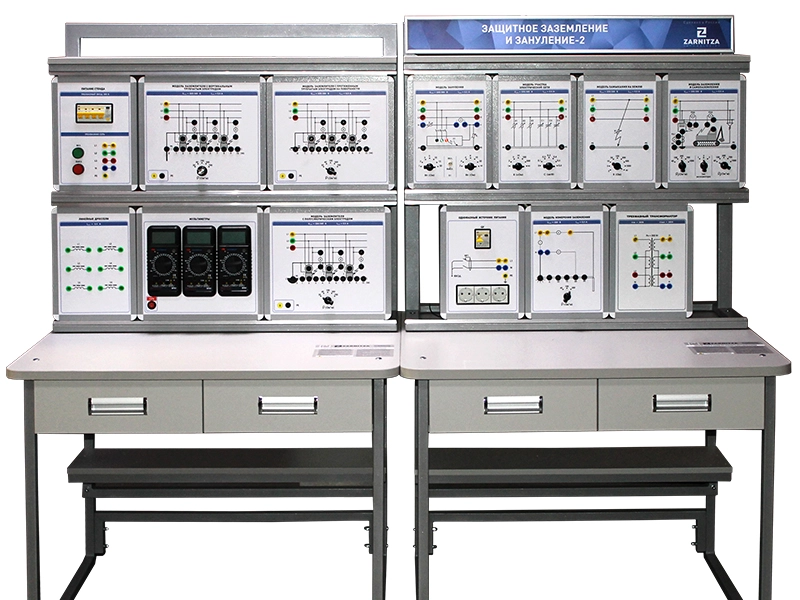

Комплект учебно-лабораторного оборудования "Защитное заземление и зануление-2" (Зарница)

Описание

Комплект учебно-лабораторного оборудования "Защитное заземление и зануление-2" предназначен для проведения лабораторно-практических занятий по одноименной теме, и позволяет исследовать методы и устройство защитного заземления и зануления оборудования в электрических сетях напряжением до 1 кВ с изолированной и заземленной нейтралью, определять эффективность средств заземления и зануления при защите от поражения электрическим током.КомплектацияКомплект учебно-лабораторного оборудования "Защитное заземление и зануление-2".Двухуровневая рама (2 шт.).Лабораторный стол с двухсекционным контейнером (2 шт.).Комплект соединительных проводов и кабелей.Вывеска с названием стенда.Паспорт изделия.Сборник руководств по эксплуатации функциональных модулей.Руководство по выполнению базовых экспериментов.Базовая комплектация: Модуль "Модель заземлителя с вертикальным трубчатым электродом" 1 Модуль "Модель заземлителя с протяженным трубчатым электродом на поверхности" 1 Модуль "Модель заземлителя с полусферическим электродом" 1 Модуль "Модель участка электрической сети" 1 Модуль "Модель замыкания на землю" 1 Модуль "Модель измерения заземления" 1 Модуль "Модель заземления и самозаземления" 1 Модуль "Модель зануления" 1 Модуль "Мультиметры" 1 Модуль "Линейные дроссели" 1 Модуль "Однофазный источник питания" 1 Модуль "Трехфазный источник питания" 1 Модуль "Трехфазный трансформатор" 1 Лабораторный стол с двухсекционным контейнером 2 Двухуровневая рама 2 Комплект соединительных проводов и кабелей 1СоставКомплект лабораторных модулей:Модель заземлителя с вертикальным трубчатым электродом.Модель заземлителя с протяженным трубчатым электродом на поверхности.Модель заземлителя с полусферическим электродом.Модель участка электрической сети.Модель замыкания на землю.Модель измерения заземления.Модель заземления и самозаземления.Модель зануления.Мультиметры.Линейные дроссели.Однофазный источник питания. Трехфазный источник питания.Учебно-методическое пособие по проведению лабораторных работ1. Исследование явлений при стекании тока в землю через защитный заземлитель: Снятие зависимости потенциала основания электрооборудования от расстояния до заземлителя (для трех видов заземлителей и пяти типов грунтов).Снятие зависимости напряжения прикосновения от расстояния до заземлителя (для трех видов заземлителей и пяти типов грунтов).Снятие зависимости шагового напряжения от расстояния до заземлителя (для трех видов заземлителей и пяти типов грунтов). 2. Моделирование защитного зануления электрооборудования: Исследование влияния режима нейтрали электрической сети на эффективность защитного зануления.Исследование влияния сопротивления нулевого провода на условия электробезопасности.Исследование влияния сопротивления повторного заземления на условия электробезопасности.Исследование влияния сопротивления замыкания на землю в сети с изолированной нейтралью на условия электробезопасности. 3. Измерение сопротивления заземления методом амперметра и вольтметра для четырех типов грунтов: Моделирование защитного заземления/самозаземления электрооборудования.Исследование влияния режима нейтрали электрической сети на эффективность защитного заземления.Исследование влияния типа грунта (пять типов грунтов) на условия электробезопасности.Исследование влияния типа экскаватора (три типа экскаваторов) на условия электробезопасности при самозаземлении.Исследование влияния параметров электрической сети (сопротивления изоляции и емкостной проводимости) на условия электробезопасности.
