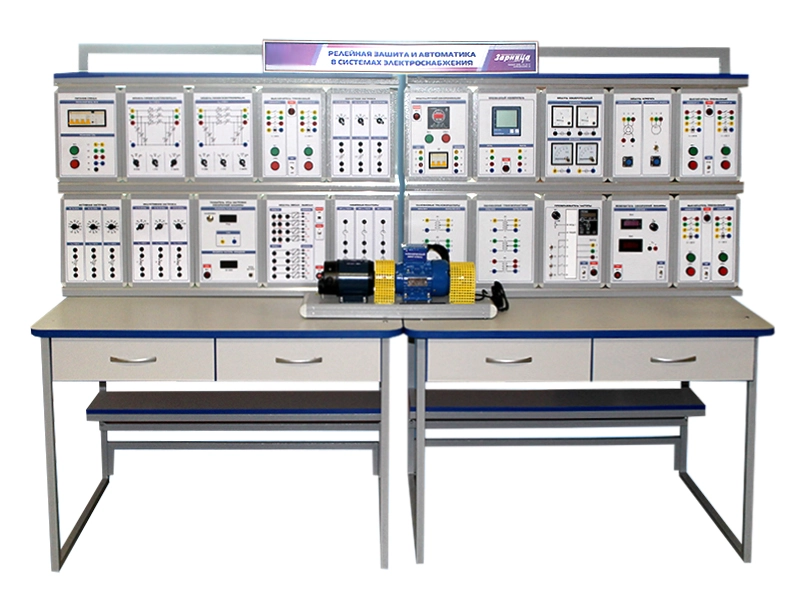

Комплект оборудования "Релейная защита и автоматизация электроэнергетических систем с генератором" (Зарница)

Описание

Комплект оборудования представляет собой изделие напольно-стендового исполнения. Базовая комплектация: Модуль "Выключатель трехфазный" 3 Модуль "Индуктивная нагрузка" 1 Модуль "Модель линии электропередач" 2 Модуль "Модуль ввода- вывода" 1 Модуль "Однофазные трансформаторы" 2 Модуль "Питание стенда" 1 Модуль "Активная нагрузка" 1 Модуль "Линейные реакторы" 1 Модуль "Возбудитель синхронной машины" 1 Модуль "Преобразователь частоты" 1 Модуль "Модуль агрегата" 1 Модуль "Модуль ручной синхронизации" 1 Модуль "Ваттметр" 1 Модуль "Измеритель напряжений и частот" 1 Модуль "Емкостная нагрузка" 1 Модуль "Однофазный источник питания" 1 Ноутбук 1 Программное обеспечение "Менеджер эксперимента" (на электронном носителе) 1 Электромашинный агрегат с оптическим энкодером 1 Лабораторный стол с двухсекционным контейнером и двухуровневой рамой 2 Комплект соединительных проводов и кабелей 1 Комплект учебно-лабораторного оборудования (далее стенд) "Релейная защита и автоматизация электроэнергетических систем с генератором" позволяет исследовать принципы действия и настройки устройств релейной защиты и автоматики, моделировать работу автоматического управления и защиты. Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам "Релейная защита электроэнергетических систем" и "Автоматизация электроэнергетических систем". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций. Комплектация Лабораторный стенд "Релейная защита и автоматизация электроэнергетических систем с генератором". Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.). Ноутбук. Программное обеспечение "Менеджер эксперимента" (на электронном носителе). Электромашинный агрегат с оптическим энкодером. Комплект соединительных проводов и кабелей. Вывеска с названием стенда. Паспорт изделия. Руководство по эксплуатации. Методические указания для проведения лабораторных работ. Состав Комплект лабораторных модулей: Выключатель трехфазный (3 шт.). Индуктивная нагрузка. Модель линии электропередач (2 шт.). Модуль ввода- вывода. Однофазные трансформаторы (2 шт.). Питание стенда. Активная нагрузка. Линейные реакторы. Возбудитель синхронной машины. Преобразователь частоты. Модуль агрегата. Модуль ручной синхронизации. Ваттметр. Измеритель напряжений и частот. Емкостная нагрузка. Однофазный источник питания. Учебно-методическое пособие по проведению лабораторных работ Раздел "Релейная защита электроэнергетических систем" 1. Защита линий электропередачи. Токовая отсечка двух линий электропередачи с односторонним питанием. Максимальная токовая защита двух линий электропередачи с односторонним питанием. Максимальная токовая защита с пуском по напряжению линии электропередач с односторонним питанием. Максимальная токовая защита с ограниченно зависимой выдержкой времени линии электропередач с односторонним питанием. Токовая направленная защита линий электропередачи в кольцевой сети. Защита от замыканий на землю в сети с большим током замыкания на землю. Защита от замыканий на землю в сети с малым током замыкания на землю. Продольная дифференциальная защита линии электропередачи. Поперечная дифференциальная защита параллельных линий электропередачи. Дистанционная защита линий электропередачи в сети с двусторонним питанием. 2. Защита сборных шин. Дифференциальная защита сборных шин. Токовая отсечка сборных шин. Дистанционная защита сборных шин. 3. Защита силовых трансформаторов. Дифференциальная защита трансформатора. Максимальная токовая защита трансформатора. Токовая защита обратной последовательности трансформатора. Токовая защита нулевой последовательности трансформатора. 4. Резервирование действия релейной защиты и выключателей. Устройство резервирования отказов выключателей (УРОВ). 5. Защита синхронного генератора. Дифференциальная защита генератора. Защита генератора от сверхтоков и перегрузок. 6. Защита блока генератор-трансформатор. Дифференциальная защита блока генератор-трансформатор. 7. Защита асинхронного электродвигателя. Максимальная токовая защита асинхронного двигателя. Дифференциальная защита асинхронного двигателя. Защита асинхронного двигателя от понижения напряжения. Раздел "Автоматизация электроэнергетических систем" 1. Автоматическое повторное включение линии электропередачи. Автоматическое повторное включение линии электропередачи. Ускоренное действие защиты до автоматического повторного включения. Ускоренное действие защиты после автоматического повторного включения. Поочередное автоматическое повторное включение линии электропередачи. Автоматическое повторное включение линии электропередачи с двусторонним питанием. 2. Автоматическое включение резерва. Автоматическое включение резерва питающего присоединения. Автоматическое включение резерва секционного выключателя. 3. Автоматическое управление включением синхронного генератора на параллельную работу. Автоматическое управление включением синхронного генератора на параллельную работу по способу самосинхронизации. Автоматическое управление включением синхронного генератора на параллельную работу по способу точной синхронизации. 4. Автоматическое регулирование частоты и активной мощности. Автоматическое регулирование частоты автономной электрической системы. Автоматическое регулирование активной мощности синхронного генератора, работающего параллельно с электрической системой бесконечной мощности. 5. Автоматическое регулирование напряжения и реактивной мощности. Автоматическое регулирование напряжения изменением возбуждения синхронного генератора. 6. Автоматическое управление режимом электрической системы. Автоматическое управление режимом одномашинной электрической системы, работающей параллельно с электрической системой бесконечной мощности. Автоматическое управление режимом автономной одномашинной электрической системы. 7. Автоматика предотвращения нарушения устойчивости. Автоматическое предотвращение нарушения динамической устойчивости форсированием возбуждения синхронного генератора. Автоматическое предотвращение нарушения динамической устойчивости быстродействующим кратковременным снижением мощности первичного двигателя синхронного генератора.
