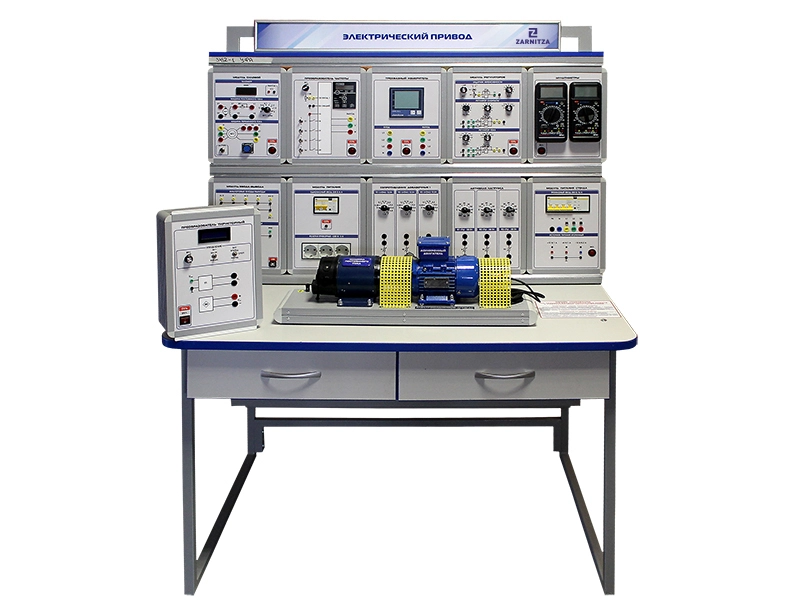

Комплект учебно-лабораторного оборудования "Электрический привод" (ЭП-СК-1) (Зарница)

Описание

Целью данного практикума является проведение лабораторных занятий по курсу "Электротехника". Данное оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях начального профессионального, среднего профессионального и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по теме "Электрический привод".КомплектацияКомплект учебно-лабораторного оборудования "Электрический привод" (ЭП-СК-1).Электромашинный агрегат.Двухуровневая двухрядная рама.Программное обеспечение (компакт-диск).Комплект соединительных проводов и кабелей. Паспорт изделия.Руководство по эксплуатации.Методические рекомендации по проведению лабораторных работ.Базовая комплектация: Модуль "Питание стенда" 1 Модуль "Модуль питания" 1 Модуль "Измеритель мощности" 1 Модуль "Добавочные сопротивления" 1 Модуль "Модуль ввода/вывода" 1 Модуль "Регуляторы" 1 Модуль "Тиристорный преобразователь" 1 Модуль "Преобразователь частоты" 1 Модуль "Измерительный модуль" 1 Модуль "Силовой модуль" 1 Электромашинный агрегат 1 Двухуровневая двухрядная рама 1 Программное обеспечение (компакт-диск) 1 Комплект соединительных проводов и кабелей 1СоставКомплект лабораторных модулей:Питание стенда.Модуль питания.Измеритель мощности.Добавочные сопротивления.Модуль ввода/вывода.Регуляторы.Тиристорный преобразователь.Преобразователь частоты.Измерительный модуль.Силовой модуль.Учебно-методическое пособие по проведению лабораторных работ1. Исследование двигателя постоянного тока (ДПТ): Естественные механическая и электромеханическая характеристики.Энергетические диаграммы. 2. Исследование асинхронного двигателя с короткозамкнутым ротором: Естественные механическая и электромеханическая характеристики.Энергетические диаграммы. 3. Исследование системы "Тиристорный преобразователь-Двигатель": Механическая и электромеханическая характеристики.Регулирование скорости ДПТ изменением напряжения на якоре.Регулировочные характеристики.Переходные процессы. 4. Элементы системы управления электроприводов: Исследование ЗИ.Исследование П-регулятора с блоком ограничения.Исследование И-регулятора.Исследование ПИ-регулятора.Переходные процессы. 5. Система подчиненного регулирования скорости ДПТ с внешним контуром скорости: Регулировочная характеристика.Настройка ПИ-регулятора контура регулирования тока.Настройка ПИ-регулятора контура регулирования скорости.Регулировочные характеристики замкнутой системы.Механические характеристики замкнутой системы электропривода. 6. Система подчиненного регулирования скорости ДПТ с внешним контуром напряжения: Регулировочная характеристика.Настройка ПИ-регулятора контура регулирования тока.Настройка ПИ-регулятора контура регулирования напряжения.Регулировочные характеристики замкнутой системы.Механические характеристики замкнутой системы электропривода. 7. Исследование преобразователя частоты: Управление от кнопочной панели.Управление от лицевой панели. 8. Исследование разомкнутой системы "Преобразователь частоты — Асинхронный двигатель": Механические характеристики.Регулировочные характеристики.Компенсация скольжения.Способы торможения.Переходные процессы. 9. Исследование замкнутой системы "Преобразователь частоты — Асинхронный двигатель": Настройка контура регулирования скорости.Исследование замкнутой системы.Переходные процессы.
