Комплект лабораторного оборудования «Электромеханика» (ЭнергияЛаб)

Описание

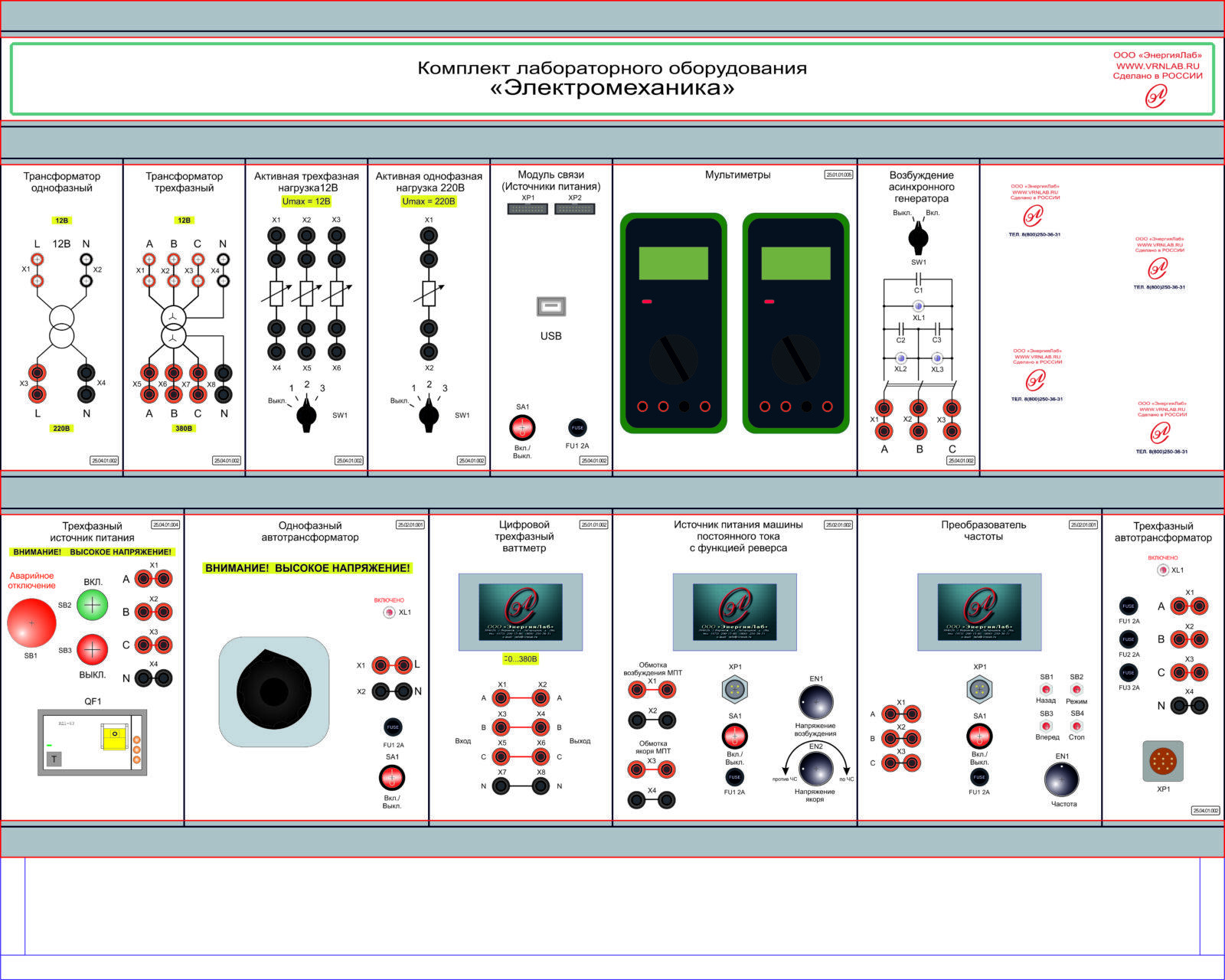

Описание товара Комплект лабораторного оборудования «Электромеханика» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков по дисциплине: «Электромеханика».Комплект лабораторного оборудования «Электромеханика» выполнен в стендовом исполнении: тематический моноблок и электромашинный агрегат установлены на лабораторном столе.Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.Лабораторные работы Электрические машины1. Трансформаторы1.1 Определение коэффициента трансформации двухобмоточного трансформатора.1.2 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) однофазного трансформатора.1.3 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) однофазного трансформатора.1.4 Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного трансформатора.1.5 Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного трансформатора.2. Генераторы постоянного тока2.1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.2.2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.2.3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым.3. Двигатели постоянного тока3.1. Пуск в ход двигателя постоянного тока с независимым возбуждением.3.2. Пуск в ход двигателя постоянного тока с параллельным возбуждением.3.3. Пуск в ход двигателя постоянного тока с последовательным возбуждением.3.4. Снятие механической характеристики n=f(M) двигателя постоянного тока с независимым возбуждением.3.5. Снятие механической характеристики n=f(M) двигателя постоянного тока с параллельным возбуждением.3.6. Снятие механической характеристики n=f(M) двигателя постоянного тока с последовательным возбуждением.3.7. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с независимым возбуждением.3.8. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с параллельным возбуждением.3.9. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с последовательным возбуждением.3.10. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с независимым возбуждением.3.11. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с параллельным возбуждением.3.12. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с последовательным возбуждением.4. Трехфазные асинхронные двигатели4.1. Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.4.2. Плавный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.4.3. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.4.4. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.4.5. Снятие механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.4.6. Снятие электромеханической характеристики n=f(I) трехфазного асинхронного двигателя с короткозамкнутым ротором.4.7. Снятие рабочих характеристик I=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2), M=f(P2) трехфазного асинхронного двигателя с короткозамкнутым ротором.5. Трехфазный асинхронный генератор5.1. Исследование основных принципов работы асинхронного генератора.Комплект поставки 1. Электромашинный агрегат – 1 шт.2. Ноутбук – 1 шт.3. Лабораторный стол – 1 шт.4. Стойка для установки модулей - 1 шт.5. Комплект модулей – 1 шт.5.1 Модуль «Трехфазный источник питания» - 1 шт.5.2 Модуль «Однофазный автотрансформатор» – 1 шт.5.3 Модуль «Цифровой трехфазный ваттметр» – 1 шт.5.4 Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт.5.5 Модуль «Преобразователь частоты» – 1 шт.5.6 Модуль «Трансформатор однофазный» – 1 шт.5.7 Модуль «Трансформатор трехфазный» – 1 шт.5.8 Модуль «Активная трехфазная нагрузка 12В» – 1 шт.5.9 Модуль «Активная однофазная нагрузка 220В» – 1 шт.5.10 Модуль «Возбуждение асинхронного генератора» – 1 шт.5.11 Модуль «Модуль связи (Источники питания)» - 1 шт.5.12 Модуль «Мультиметры» - 1 шт.5.13 Модуль «Трехфазный автотрансформатор» – 1 шт.6. Набор аксессуаров и документов – 1 шт.6.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.6.2 Паспорт – 1 шт.6.3 Мультимедийная методика – 1 шт.6.4 Комплект программного обеспечения – 1 шт.6.5. Программный комплекс ELAB – 1 шт.6.6 Комплект документации – 1 шт.6.6.1 Техническое описание оборудование – 1 шт.6.6.2 Краткие теоретические сведения – 1 шт.6.6.3 Руководство по выполнению базовых экспериментов – 1 шт.Технические характеристики ИсполнениеМодульное, СтендовоеВерсияКомпьютернаяЛабораторных28 Потребляемая мощность, В·А, не более300Электропитание:от трехфазной сети переменного тока с рабочим нулевым и защитнымпроводниками напряжением, Вчастота, Гц38050Класс защиты от поражения электрическим токомIДиапазон рабочих температур, ˚С+10…+35Влажность, %до 80Габаритные размеры, мм, не болеедлина (по фронту)ширина (ортогонально фронту)высота10006001600Масса, кг, не более100Количество человек, которое одновременно и активно может работать на комплекте2
